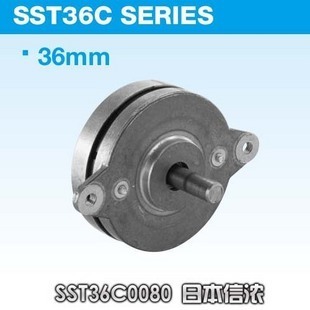

信濃步進電機步進馬達SST36C1080（0.9°，0.8A，100mNM，4.1Ω）

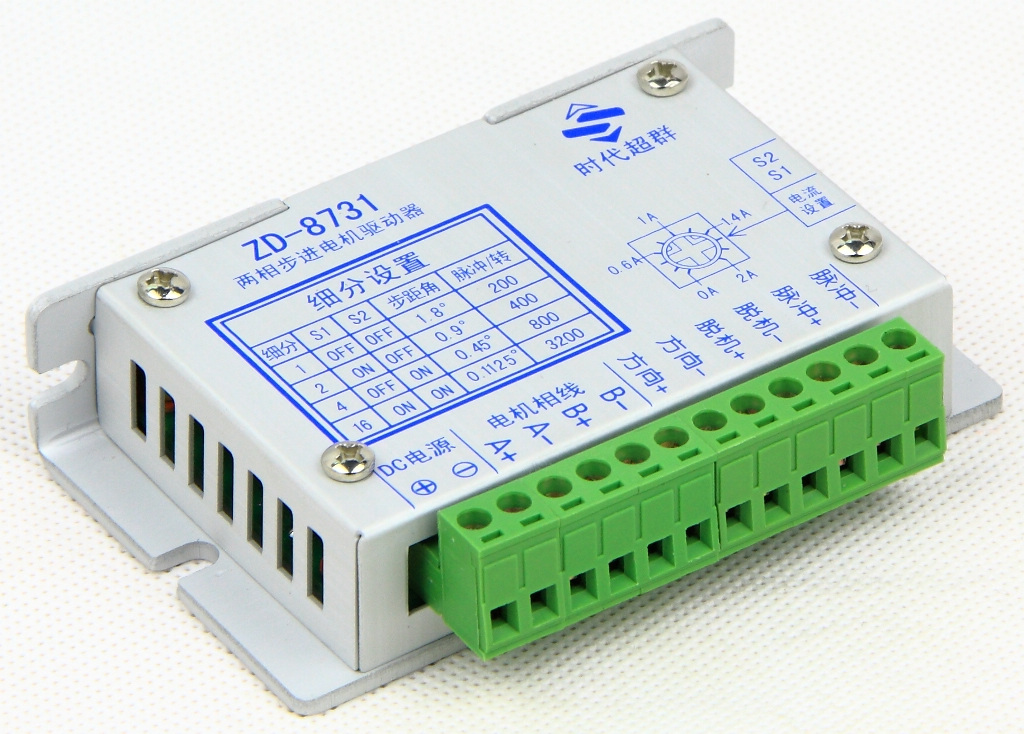

步進電機頻率、轉速、力矩之間的關系測試：日本信濃步進電機SST36C0080搭配步進電機驅動器ZD-8731（0-2A，1,2,4,16細分可調）
驅動器細分 頻率14Kpps時的轉速 頻率10Kpps時的轉矩 空載****啟動頻率
1細分 1500rpm 30mNM（靜轉矩30%） 1.8KPPS(270rpm)
2細分 750rpm 30mNM（靜轉矩30%） 3KPPS（225rpm）
4細分 375rpm 30mNM（靜轉矩30%） 6KPPS（225rpm）
16細分 94rpm 30mNM（靜轉矩30%） 23.5KPPS（220rpm）

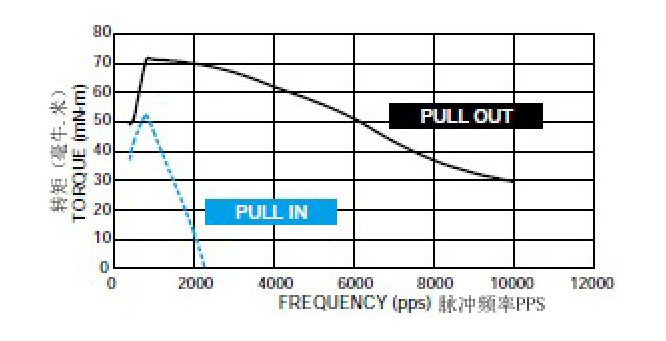

日本信濃步進電機SST36C1080 頻率與力矩曲線圖（矩頻特性曲線）
SST36C1080
矩頻特性曲線
DRIVER（驅動電壓）: TYPE B(Vs=24V)
CURRENT（相電流）= 0.8 A/Phase
EXCITING MODE（激磁模式）= 2 Phase
INERTIA LOAD（定位轉矩）: 3g-cm2

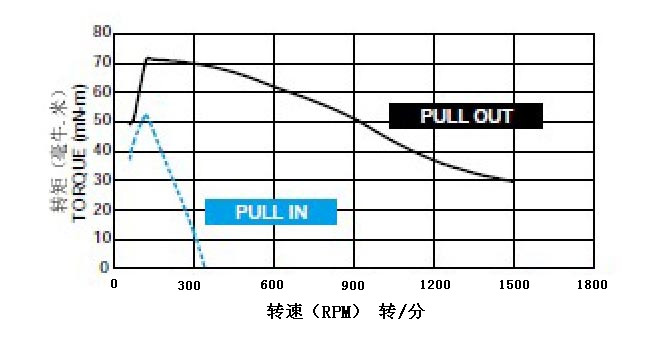

日本信濃步進電機SST36C1080 轉速與力矩曲線圖（速頻特性曲線）
驅動器（ZD-8731）1細分下：
驅動器（ZD-8731）2細分下： |
