步進電機控制器 l
概念: 步進電機控制器是一種能夠發出脈沖和方向等信號的電子產品,它發出的信號進入步進電機驅動器后,會由驅動器轉換成步進電機所需要的強電流信號,帶動步進電機運轉。步進電機控制器能夠準確的控制步進電機轉過每一個角度。 步進控制器是步進系統中必不可少的一部分,步進電機的任何動作,都是由控制器發出指令?梢哉f步進控制器是步進系統的大腦和指揮官。
控制器的分類:
根據功能可分為簡單型和智能型,如MC-1和6560-V4C自帶的控制器都是為經濟簡單型,CL-01A和CM20、CM30系列等都是智能型 根據可控制電機數分為單軸和多軸,如CL-01A是單軸,CM20L-40為4軸 根據顯示方式可分為無顯示、數碼管顯示、液晶顯示等,液晶顯示的更直觀,使用時更容易。 根據操作方式可分為普通旋鈕、按鍵編程、菜單編程、上位機或pc通信編程等 根據應用場合分為專用型和通用型。專用型是某種設備或某個行業專用的,顯示和操作方式都是特定的,如我公司為維信凱達開發的噴碼機控制器;通用型是適合大多數場合和設備所使用的,不具備專用性,如CM20L-40。
其它類型控制器介紹:

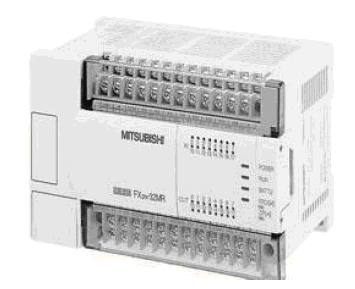

1.PLC,可編程邏輯控制器,英文Programmable Logic Controller的縮寫。它采用一類可編程的存儲器,用于其內部存儲程序,執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令,并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。PLC實質是一種專用于工業控制的計算機,其硬件結構基本上與微型計算機相同;緲成包括:電源、處理器、輸入輸出、存儲器、功能模塊、通信模塊等。
優點:構成靈活,擴展容易,抗干擾能力強,可靠性強。
缺點:價格較高,需要使用者有專業知識,接口電壓高。

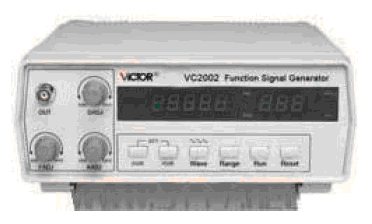

2.信號發生器,或頻率發生器,是一種能提供各種頻率、波形和輸出電平電信號的儀器。在步進系統中一般用于學;?qū)嶒炇覝y試用。信號發生器能夠產生三角波、鋸齒波、矩形波(含方波)、正弦波等多種波形,在測試步進系統時必須使用矩形波。
優點:產生信號簡單直觀,易于操作
缺點:功能單一,不適合設備使用

3.單片機,是單片微型計算機的簡稱,它將處理器、存儲器、IO接口、計時器等集成在一個芯片內。是典型的嵌入式微控制器(Microcontroller Unit),常用英文字母的縮寫為MCU。步進系統中常說的單片機控制實際是基于單片機制作的一種控制器,而非單片機芯片本身。根據******水平的不同,所制作的控制器功能和性能有很大差異。目前我們的大多數控制器都是基于單片機開發的。
優點:可開發性強,成本低
缺點:需要******有專業水平,具有程序語言編寫能力。
