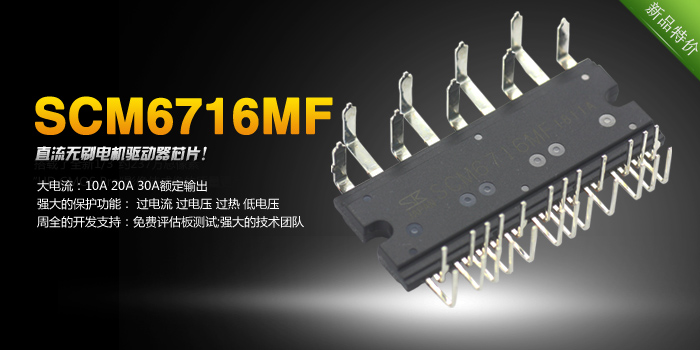

SCM6716MF直流無刷驅動IC是一款日本原裝進口集成大功率 大電流輸出芯片;是現在目前市場上****一款集成式大功率無刷驅動IC。這款芯片應用于帶霍爾傳感器的 無刷直流電動機上面使用;輸出電流可達額定30A，****電壓75V！
|

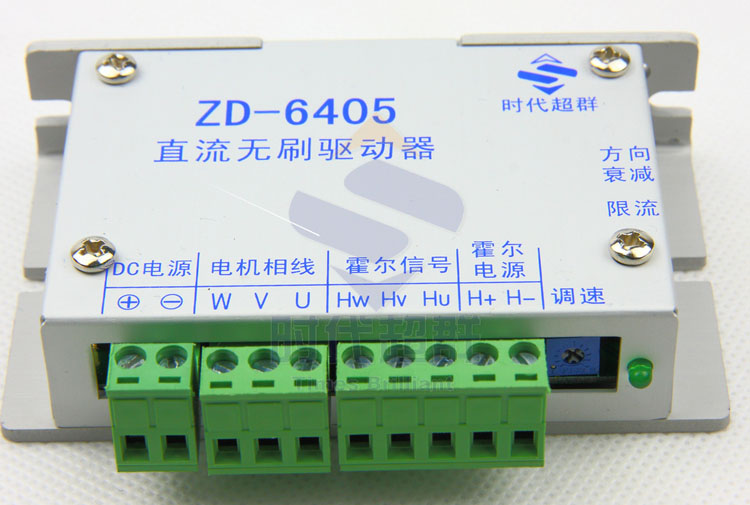

無刷控制器ZD-6716-V2（ZD-6405） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠壓 過熱 過流自動保護。堵轉 霍爾相位錯誤保護 |
高集成度高可靠性無刷直流電機驅動器 |
環境溫度 最小-30℃ ****80 ℃ |
|
輸出電流可調 |
純硬件設計，高速度，高抗干擾能力 |
輸入電壓(DC)最小18V ****40 V |
|
電流衰減可調 |
周波限電流方式，保護更加精確快速 |
輸出電流 最小0.5 ****6 A |
|
內部電位器調速 |
低發熱，大功率（40V，6A 足額） |
|
|

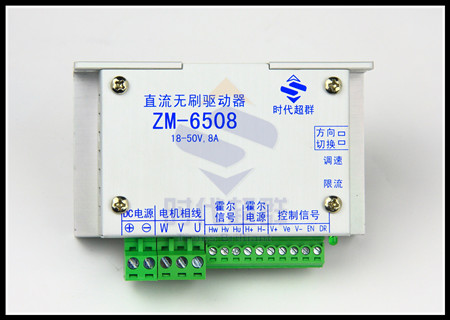

無刷控制器（ZD-6508） |
|
主要功能 |
產品特性 |
工作條件 |
|
欠電壓(≤17V)、過熱(>150℃)自動保護 |
純硬件設計，高速度，高抗干擾能力 |
壞境溫度-30C°-60C°
|
|
堵轉 4 秒自動保護 |
三相全橋，PWM 方式 |
輸入電壓 18-48V |
|
支持內，外電位器和模擬電壓調速 |
閉環穩速，大負載時電機仍能保持轉速 |
霍爾信號電壓4.5-5.5V
霍爾驅動電流 10mA |
|
霍爾錯誤保護 |
高集成度高可靠性 |
輸出電流 1.5A-8A |
|
輸出限流線性可調：0.5-8A |
周波限電流方式，保護更加精確快速 |
公共端電流0.1-50mA
公共端電壓 3-5.5V |
|
支持速度信號輸出反饋，帶有使能功能。 |
控制和輸出接口全部采用光電隔離方式 |
模擬調速電壓 0-5V
外接調速電位器 10K |
|
具有緩啟動功能 |
低發熱，大功率 |
適用電機轉速0-30000 |
|

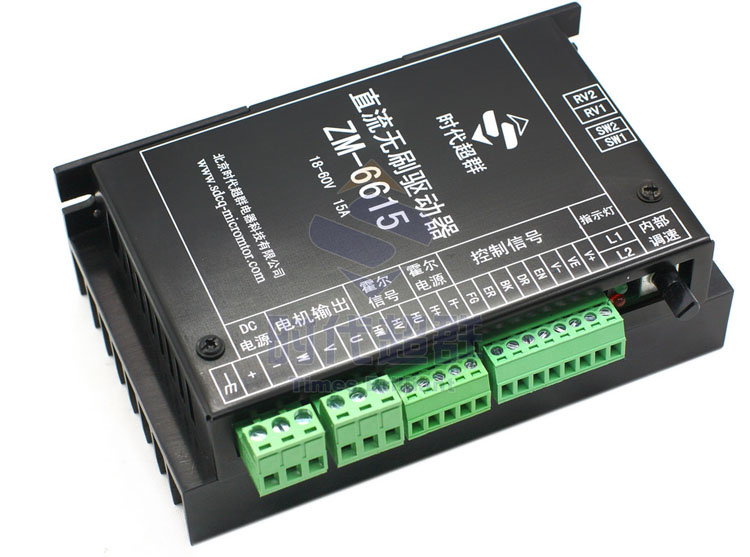

無刷控制器ZD-6716-V1（ZD-6615） |
|
主要功能 |
產品特性 |
工作條件 |
|
過電壓、欠電壓自動保護 限流過熱自動保護 |
高集成度高可靠性無刷直流(BLDC)電機控制器 |
環境溫度 -30℃- 60 ℃
輸出電流2 -15 A可調 |
|
堵轉、霍爾錯誤保護
輸出****電流線性可調：2-15A |
三相全橋，PWM 方式
低發熱，大功率 |
霍爾信號電壓4.5-5.5V
霍爾驅動電流 10mA |
|
內外部可調速，支持模擬電壓和脈沖頻率調速 |
閉環穩速方式，大負載時電機仍能保持轉速 |
公共端電壓 3--5.5 V
公共端電流0.1—50mA |
|
支持剎車，且內部采用 EABS 電子剎車方式 |
純硬件設計，高速度，高抗干擾能力 |
速度反饋輸出電流5mA
外接調速電位器 10K |
|
支持速度信號反饋
帶有使能功能 |
控制和輸出接口全部采用光電隔離方式 |
模擬調速電壓(Ve) 5V |
|
可設置堵轉保護時間：0.5-12 秒連續可調 |
周波限電流方式，保護更加精確快速 |
調速頻率(CP)5K Hz |
