本文章主要介紹110/130系列混合式步進電機選型及行業內常規規格手冊, 混合式步進電機常規的一般是從最小的20機座-130機座系列.機座就代表的是電機直徑的大小,都是mm單位.電機的大小決定了輸出的力矩的大小。如下表我就介紹下110/130混合式步進電機都有哪些常規規格。
110/130混合式步進電機型號
型號
| 相數
| 步距角
° | 靜力矩
n.m | 電流
A | 工作電壓
AC | 相電感
Mh | 相電阻
Ω | 轉子慣量
kg.cm2 | 機身長度
mm | 重量

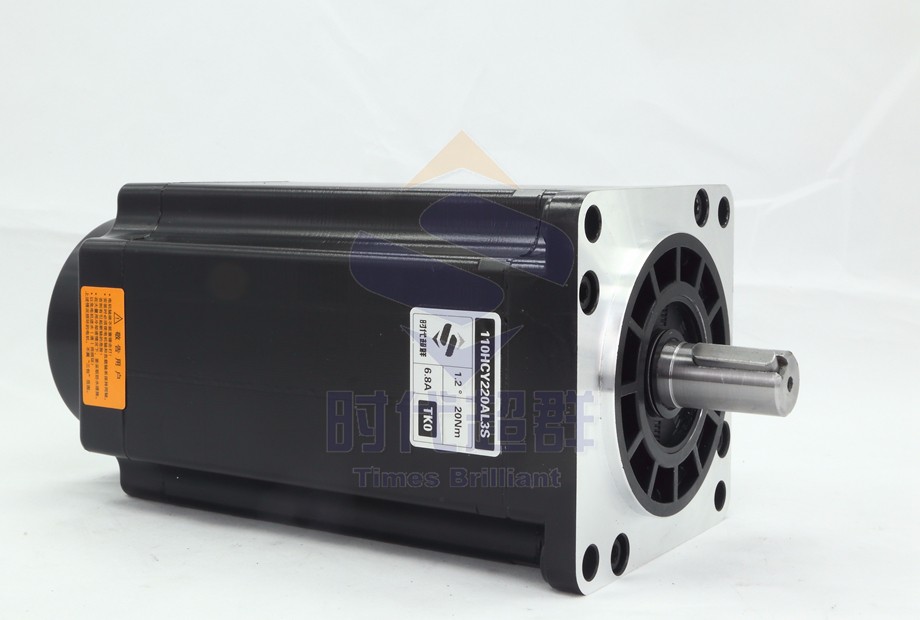

kg | | 110HCY137AL3S | 3 | 1.2 | 8 | 4.3 | 220 | 11.9 | 1 | 8.6 | 137 | 5.5 | | 110HCY160AL3S | 3 | 1.2 | 12 | 5.8 | 220 | 11.5 | 0.76 | 11.9 | 160 | 7.1 | | 110HCY185AL3S | 3 | 1.2 | 16 | 6 | 220 | 19 | 1.28 | 14.8 | 185 | 8.8 | | 110HCY220AL3S | 3 | 1.2 | 20 | 6.8 | 220 | 22 | 1.24 | 19.8 | 220 | 11 | | 110HCY230AL3S | 3 | 1.2 | 22 | 6.8 | 220 |
|
|
| 230 |

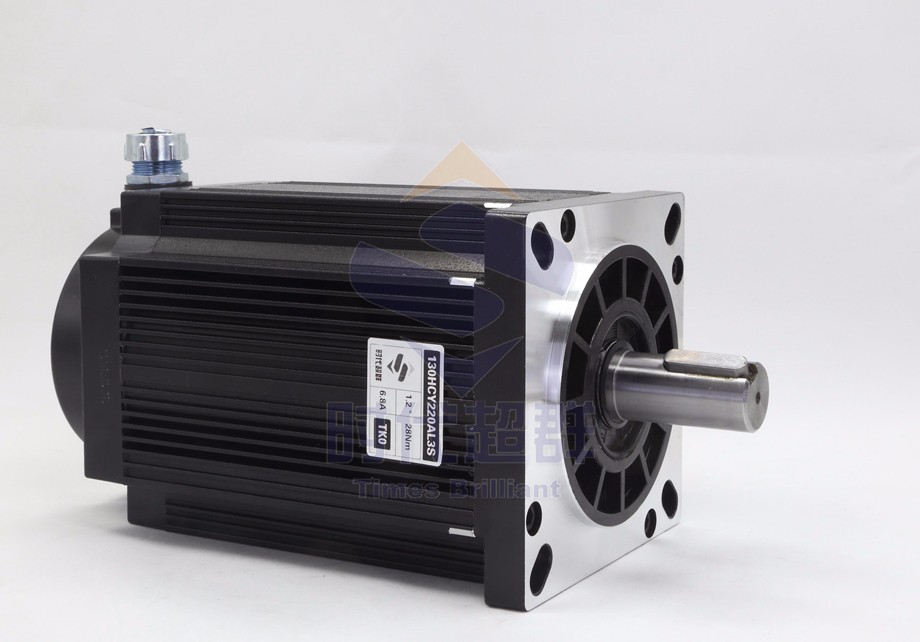

| | 130HCY180AL3S | 3 | 1.2 | 24 | 6.8 | 220 | 10.3 | 0.8 | 24.5 | 180 | 8.8 | | 130HCY220AL3S | 3 | 1.2 | 28 | 6.8 | 220 | 14.9 | 0.76 | 32.3 | 220 | 12.5 | | 130HCY250AL3S | 3 | 1.2 | 35 | 6.8 | 220 | 18.1 | 0.96 | 42.5 | 250 | 14.7 | | 130HCY285AL3S | 3 | 1.2 | 50 | 6.8 | 220 | 21 | 1.1 | 50.3 | 285 | 17.8 |
以上就是兩種機座號的步進電機參數及型號列表,根據以上參數就可以選擇需要的規格了,

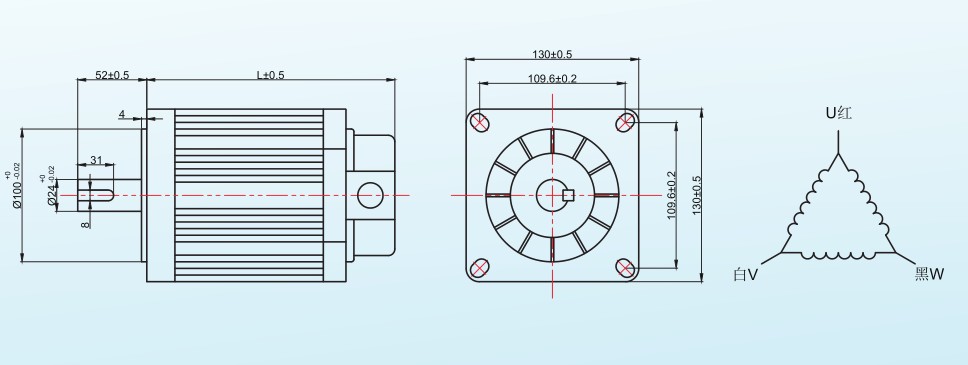

選步進電機主要看哪些參數呢,1，步進電機特性,轉速越高力矩越小,使用轉速超出300轉 力矩下降比較明顯,那就是考慮好使用的****轉速. 2.負載的方式,各種機械改裝自動化, 傳動方式有好多種,最常見的絲杠,皮帶,齒輪,這些 各各效率不同,3.承載重量, 只要這 三種明白了,在根據不同轉速下的不同力矩,就能得出您需要選哪款電機比較合適了. 當然 還要看您空間能不能裝下這個尺寸的,下面附帶以上兩種電機的尺寸,以便參考：
以上就是今天給大家分享的關于110/130的電機資料及選型,更多問題,可聯系
李工 手機同微信 18801063276/13391588772 qq: 928221169/ 3310468684
資料下載：
 86-130S系列步進電機產品手冊18801063276.pdf
|
