步進電機調速控制器
一、系統特點
l 控制軸數 ：?jiǎn)屋S；
l 指令特點 ：任意調速；
l ****輸出頻率 ：45 KHz
l 手動運行功能 ：正反轉、調速控制；
l 電源 ：DC 12V-24V
二、使用說明
1、本控制器一共有三個按鍵，從左到右分別定義為 OK鍵、左鍵、右鍵。
2、控制器上電后,按下左鍵或者右鍵啟動電機
3、電機運行中,可以按OK鍵停止電機,按左鍵降低運行速度,右鍵提高運行速度.長按可快速調節
4、電機停止?fàn)顟B(tài)下，按下左右鍵，可切換電機的轉向
三、接口定義

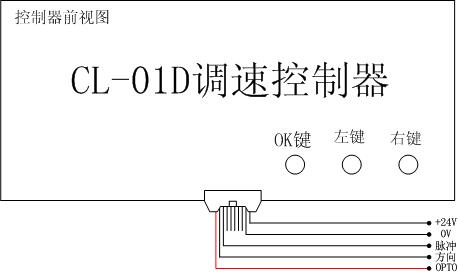

本控制器使用單24V或12V供電，控制器提供一條10P的電纜線，客戶也可自行配置，雙排（5*2）2.54間距的排線，接線定義如下：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
OPTO(公共正) |
方向 |
脈沖 |
空 |
空 |
空 |
空 |
空 |
OV |
+24V |
注意：紅色為1號線，10號為+24v，請勿接反��！
