東芝全新推出一款步進驅動芯片TB5128FTG,本芯片采用PWM 斬波的兩相雙極步進電機驅動器。內置時鐘解碼器。采用BiCD 工藝制造,額定輸出為50 V/5.0 A(電機電源電壓 = 44 V)。
TB5128FTG功能特點: l BiCD 工藝集成式單片IC。 l 可控一臺雙極步進電機。 l 由PWM 控制的恒流驅動。 l 低導通電阻(高壓側+低壓側 = 0.25Ω(典型值)) l MOSFET 輸出級。 l 允許全步、半步、四分之一步、1/8 步、1/16 步、1/32 步、1/64 步、1/128 步運行。 l 高效電機電流控制機構(ADMD:****動態混合衰減) l 內置防失速結構(AGC:主動增益控制) l 內置無電流檢測電阻電路控制結構(ACDS:****電流檢測系統) l 高電壓和電流(有關規格請參考********額定功率和工作范圍) l 多故障檢測功能(熱關斷(TSD)、過流保護(ISD)、上電復位(POR)、電機負載開路(OPD)) l 故障檢測(TSD / ISD / OPD)信號輸出功能 l 內置VCC 調節器供內部電路使用 l 通過外部電阻和電容可以調節電機的斬波頻率。 l 帶有散熱焊盤的小型封裝
TB5128FTG為QFN封裝超低的導通電阻,這樣的設計有利于開發人員充分的 利用空間方便產品設計。超低的導通電阻和芯片本身帶散熱焊盤,讓芯片 自身的發熱量更小有利于整機散熱延長使用壽命。

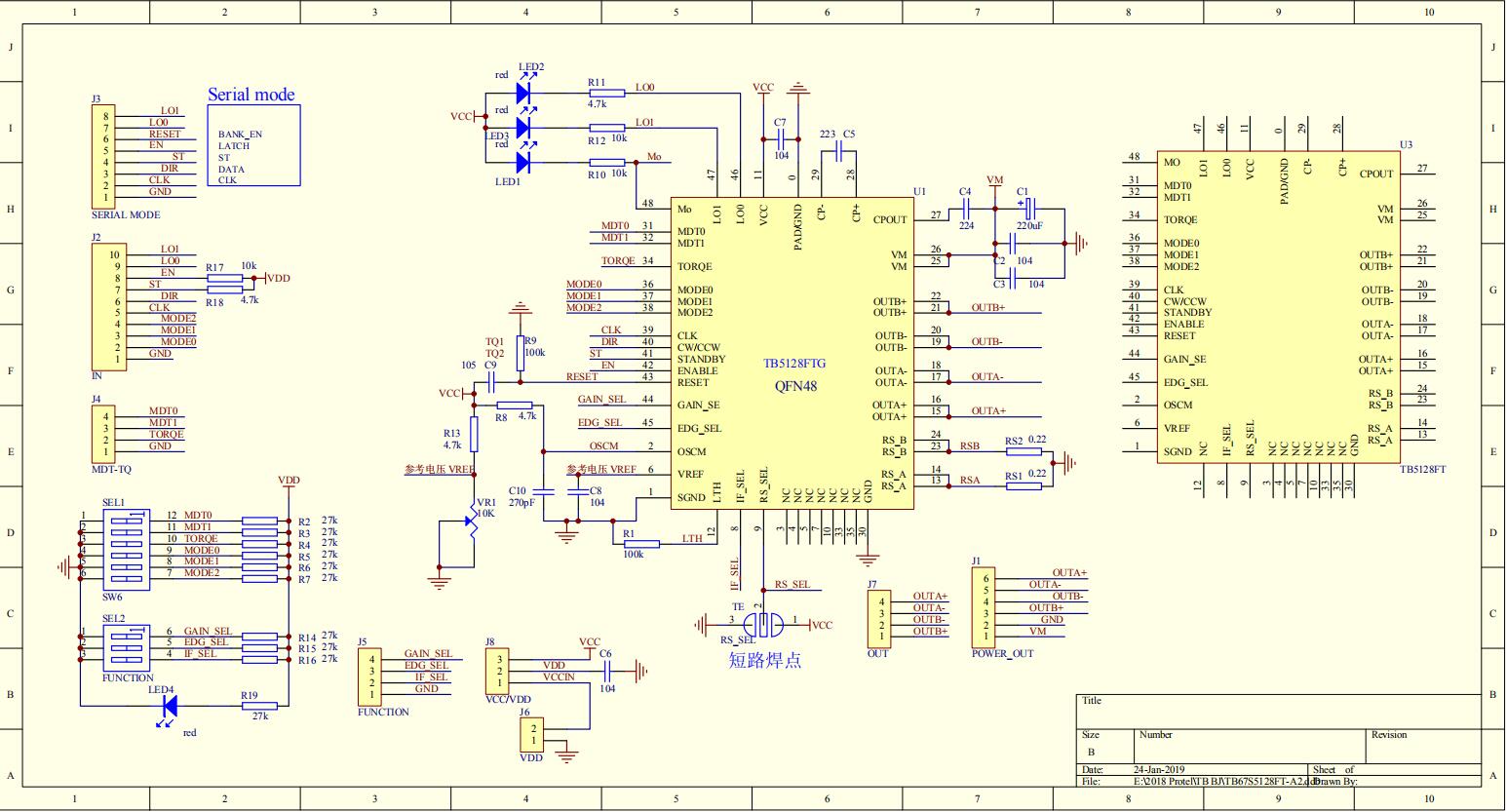

北京時代超群提供超詳細的產品設計資料

有需 LV8731 、 LV8728 、 LV8729 、 LV8727 、 LV8726 、STK682、 TB67S109 、TB6600 、TB6560 步進電機驅動器 芯片的 可以找我、技術問題隨時可以交流 15311412871 18010107259 |
