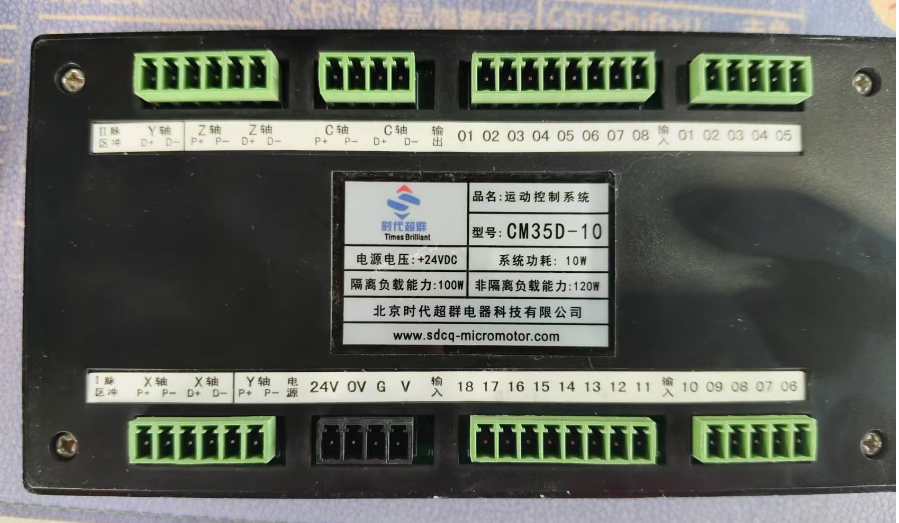

在使用輸入輸出功能前，需確保控制器的電源連接正確，且輸入輸出的供電正常，即 24V 和 0V 為控制器本體供電，V 和 G 為輸入輸出供電，若要使用輸入輸出功能，需給 V 和 G 同時供電
外接開關控制電機正反轉1： 設置步驟：上電進入界面，找到 “參數設置” 中的 “電機用戶管理”，輸入密碼 “123456” 登錄，進入手動界面，將 “手動正” 的禁止改為有效，輸入口設為 1；“手動負” 輸入口改為 2，按保存鍵。 接線方法：只需接出輸入線和 24V 負極線，用于開關量控制�？赏饨訖C(jī)械按鈕、腳踏開關、NPN 光電開關（如接近開關、磁性開關、對射開關、漫反射開關）等8。
其他外接輸入功能：輸入可外接啟動、暫停、報警、急停等開關3。將相應開關的一端連接到控制器的輸入端子，另一端連接到 24V 負極（G）。在控制器的參數設置或程序中，將對應的輸入口設置為相應功能。
輸出部分
手動控制輸出3：在手動界面下，按下 F 鍵，可用數字按鍵 1-8 控制輸出口 1-8 的通斷。 程序控制輸出：在編寫程序時，可使用相應的指令來控制輸出口的狀態。例如，在需要某個動作觸發時，通過程序指令使特定的輸出口導通或斷開，以控制外接的繼電器、指示燈等設備。 接線方式：輸出口為 8 路光電隔離 24V 輸出，單通道額定 500mA3。將需要控制的設備（如繼電器、指示燈等）的一端連接到控制器的輸出端子，另一端連接到合適的電源（根據設備要求）。
