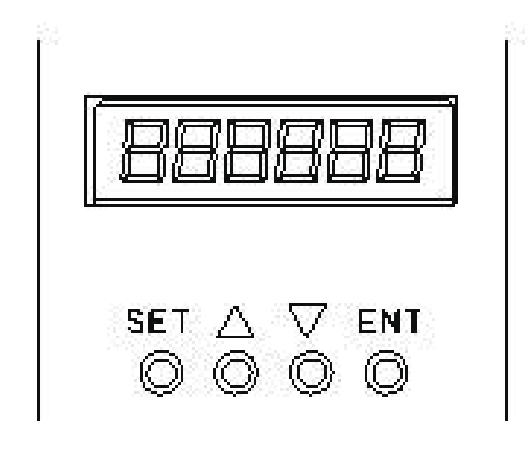

1、面板操作方法 面板上有 4 個按鍵，分別是“SET”：“設置”，按此鍵可以進入和退出P1系列的設置菜單。“▲”和“▼”：分別是“加（上）”和“減（下）”，用于選擇參數號和調節參數數值�！癊NT”：“確認”和“運行”，在設置參數時，此鍵的作用是用于進入?yún)?shù)數值調整界面和跳位；在試運行模式下，此鍵用于啟動和停止電機運轉。
顯示說明：共有六位數碼管顯示“888888”，最右邊是第一位，也是****位。 注意：如果試圖修改的參數值大于該參數的****允許值，更改將不被允許，按鍵將無反應。 2、如何更改參數 例如要求：設置內部速度（P1. 1）速度為 1000 轉 / 分鐘。 操作步驟如下： 1. 上電后，顯示“H 0”, 驅動器處于待機狀態，按“SET”鍵，顯示“P0. 0”, 按“▲ ▼”鍵，直到顯示“P0. 6”。 2. 按“ENT”鍵，進入“P0. 6”參數設置界面，顯示“ 00000” , 并且最右邊的第一位閃爍。 3.按“▲ ▼”鍵，將參數改為“00001”。(“P0. 6”改為“00001”后本次通電無需再更改，調節其他參數可直接按“ SET ”鍵顯示“P1. 0”再按“▲ ▼”鍵選擇需要更改的參數 ) 4. 按“SET”鍵返回顯示“P1. 06”再按“SET”鍵顯示“P1. 0”。 5. 按“▲ ▼”鍵，直到顯示“P1. 1” 。 6. 按“ENT”鍵，顯示“2000”, 并且最右邊的第一位閃爍。 7. 按“ENT”鍵，閃爍位前移，直到第 4 位。 8. 按“▲ ▼”鍵，改成“ 1000” 。 9. 按“SET”鍵，顯示“P1. 1” ，參數修改完成并自動保存。 10. 再次按“SET”鍵，回到待機狀態，顯示“H 0”, 至此參數 修改完成，新的參數生效。 注意：部分參數修改后，要重新上電才能生效。 注意：所有參數在電機運行時不能修改。 注意：如果試圖修改的參數值大于該參數允許值，更改將不被允許，按鍵將無反應。 3、面板控制模式 這種模式可以在完全不依賴外部控制信號的情況下啟動電機，對于設備調試和維修時，需要臨時啟動電機，或者檢查電機和驅動系統是否正常等情況時，是十分有用的。 通過設定系統參數 P1.1 設定電機運轉的目標轉速。設定轉速后按下“ENT”鍵，電機會啟動并加速到設定轉速。在電機運轉過程中，也可以手動調速，方法是長按面板上的“▲”和“▼”鍵調整轉速值 本公司可提供配套設備，如需圖紙和安裝尺寸可來電咨詢18732837179，店鋪優惠中 北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢
|
