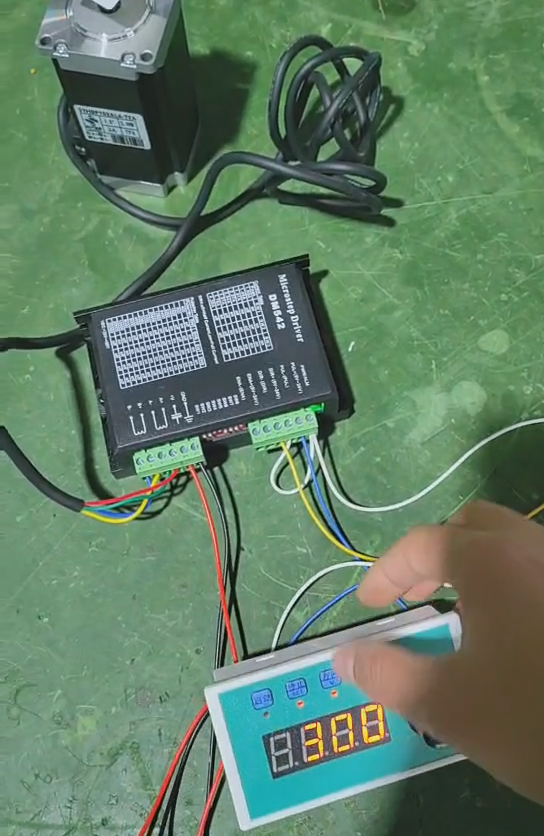

首先電源LN供電220V,輸出24V電給驅動和控制供電 圖片中的紅線和黑線就是24V供電線 紅正黑負,不能接反,否則會燒壞驅動和控制

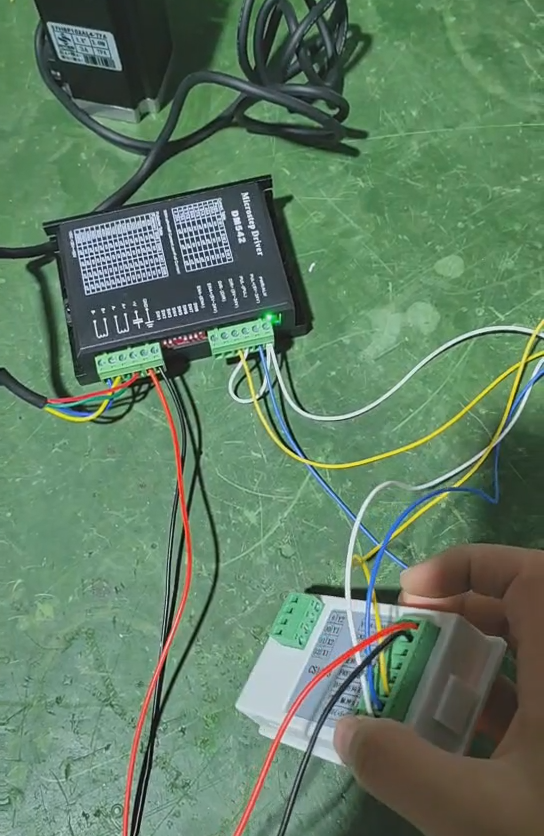

白色,藍色,黃色為控制端口接線 驅動器白線PUL+和DIR+短接接控制器的5V公共端。藍線為脈沖線,黃線位反向線

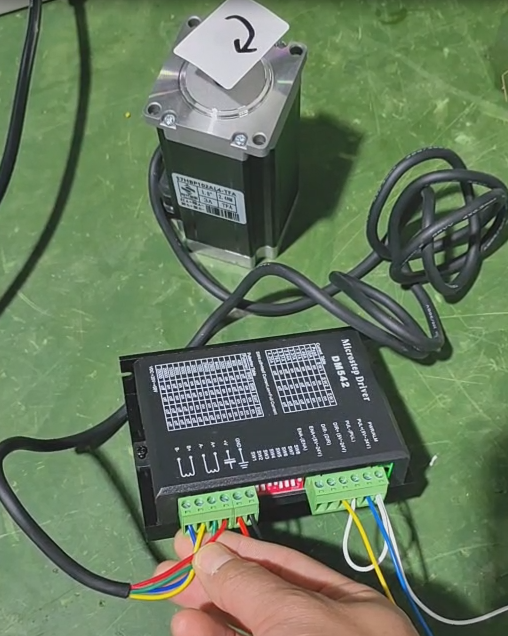

電機的四根線,按照圖片線序接驅動依次A+A-B+B-紅綠黃藍
控制器第一個按鍵啟動,電機開始旋轉,通過電位器可進行調速,第二個按鍵控制停止, 再按第一個鍵啟動,然后第三個按鍵控制方向
時代代超群CS10-3脈沖發生器可以控制步進電機,伺服電機,電機轉速0-3000轉每分鐘,可以實現電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能,能夠顯示實時轉速. 今天介紹一下這款驅動器如何控制正反轉,及不能反轉的情況下如何排除問題。 控制器可以通過兩種方式控制正反轉 1.控制面板上的方向按鈕 2.控制器后邊3.4腳的端子來實現正反轉控制
RCMF-1增加恢復出廠設置 按住方向鍵上電 顯示rest,按停止鍵恢復初始值并退出,按脫機鍵不恢復退出
