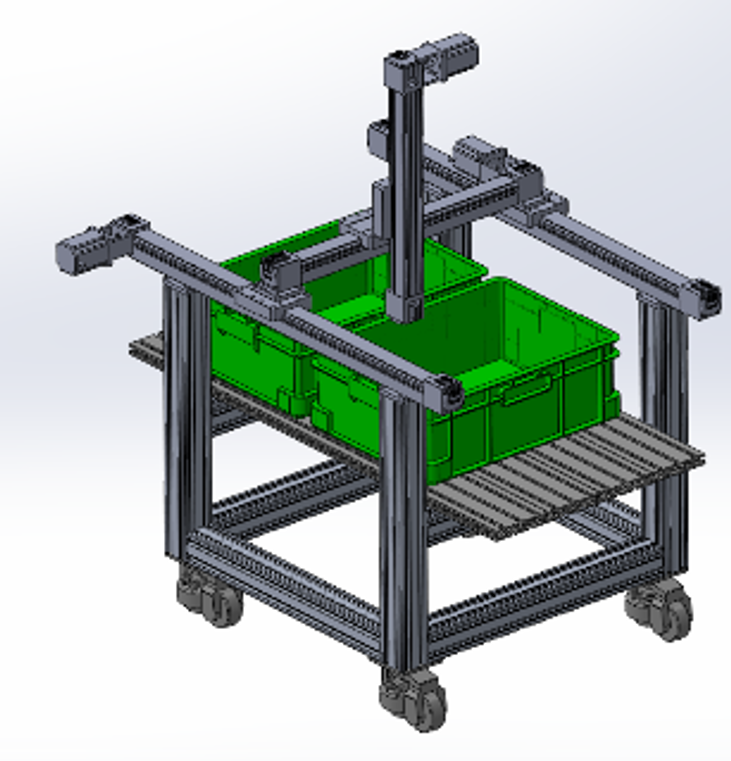

客戶最初要求，安裝方式如圖，Z軸X軸滑塊對裝，Y軸兩根導軌同步，Z軸帶載2Kg，滑塊不懂，型材動。 選型方案：
Y軸同步軸采用光桿傳動，采用時代超群60C導軌，導程125MM X軸衡量采用時代超群60Z雙方軌同步帶導軌，導程125MM Z軸采用時代超群50D同步帶導軌，導程 110MM 現在具體介紹下產品：

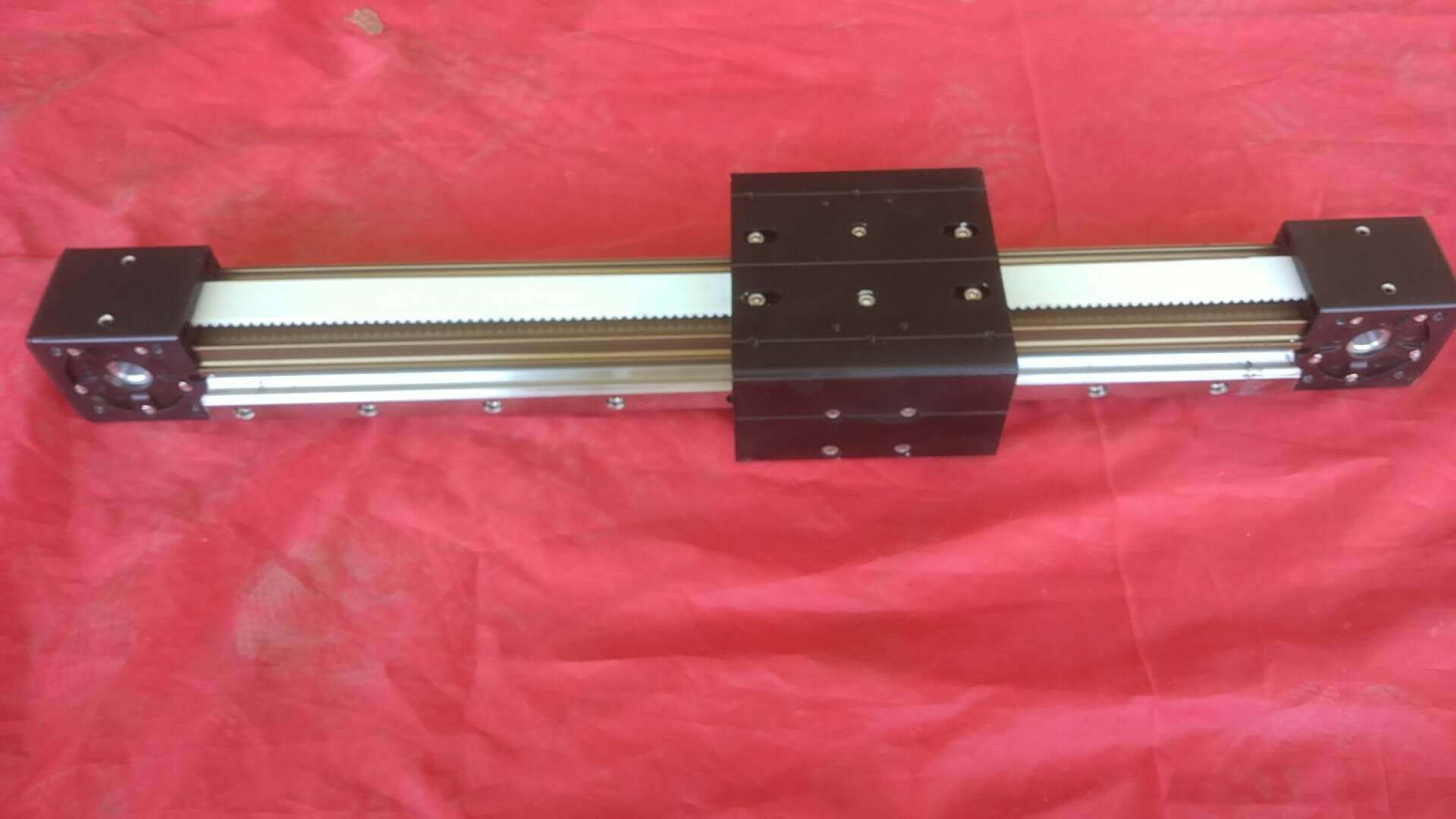

DS60M125C系列同步帶導軌，此款導軌有效行程可做到50mm-3000mm，水平載重20kg.同步帶采用高剛度鋁合金做機體；運行速度快，可到1.5米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少�？膳�86步進電機。
DS60M125Z導軌具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3800mm，水平載重80kg，垂直負載30kg，此款導軌有效行程100MM的重量大約有4KG，每增加100MM增加1KG重量，比較重。

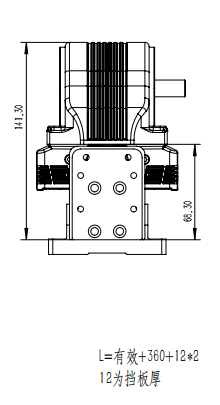

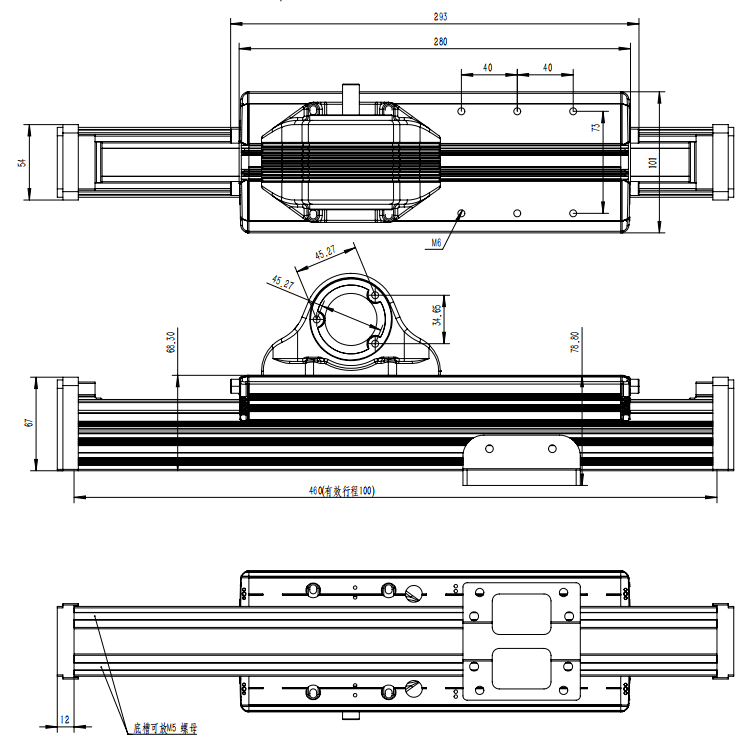

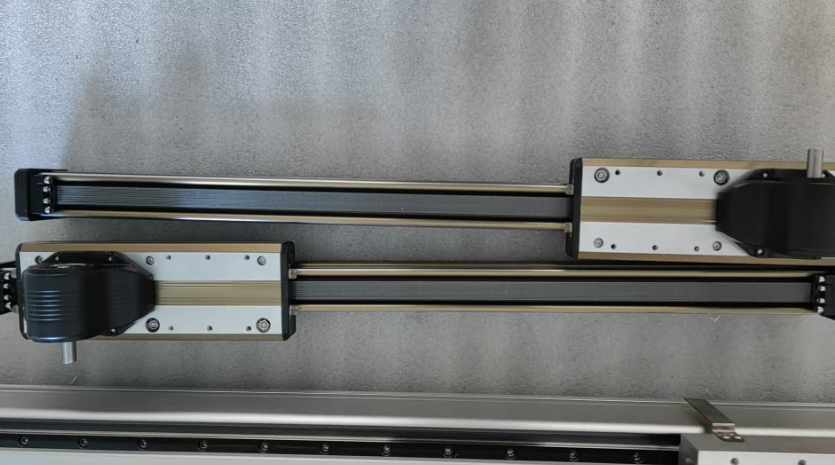

圖中衡量和垂直導軌才用的是滑塊對滑塊安裝方式，到時候滑塊不動型材動的。那么這個時候就推薦一款時代超群50D的同步帶導軌，具體產品如下： 產品尺寸圖如下：
