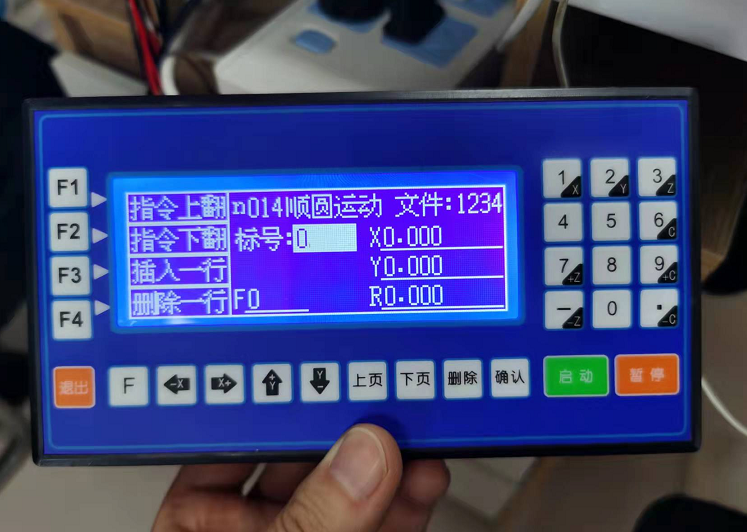

CM35D系列控制器 順圓插補 順圓插補,沿順時針方向以F速度X速度倍率運動給定的增量值,只有X Y軸實現圓弧插補。此運動受速度倍率的影響,且與當前F速度有關。
參數:X(X 向運動增量),Y(Y 向運動增量),R(圓心坐標,圓弧為優弧即大于 0 度小于等于 180 度 的圓弧時 R 值為正值,圓弧為劣弧即大于 180 度且小于 360 度的圓弧時 R 為負值),F(xiàn)(運動速度) 示例如下:

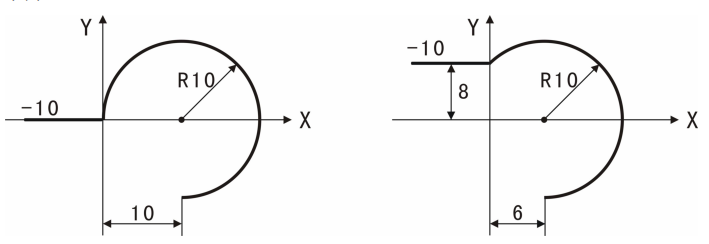

左圖:相對 X 10.000 Y 0 順圓 X 10.000 Y-10.000 R-10 右圖:相對 X 10.000 Y 0 順圓 X 6.000 Y-18.000 R-10 本公司可提供配套設備,如需圖紙和安裝尺寸可來電咨詢18732837179,店鋪優惠中 北京時代超群電器科技有限公司主營產品:步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機,歡迎來電咨詢
|
