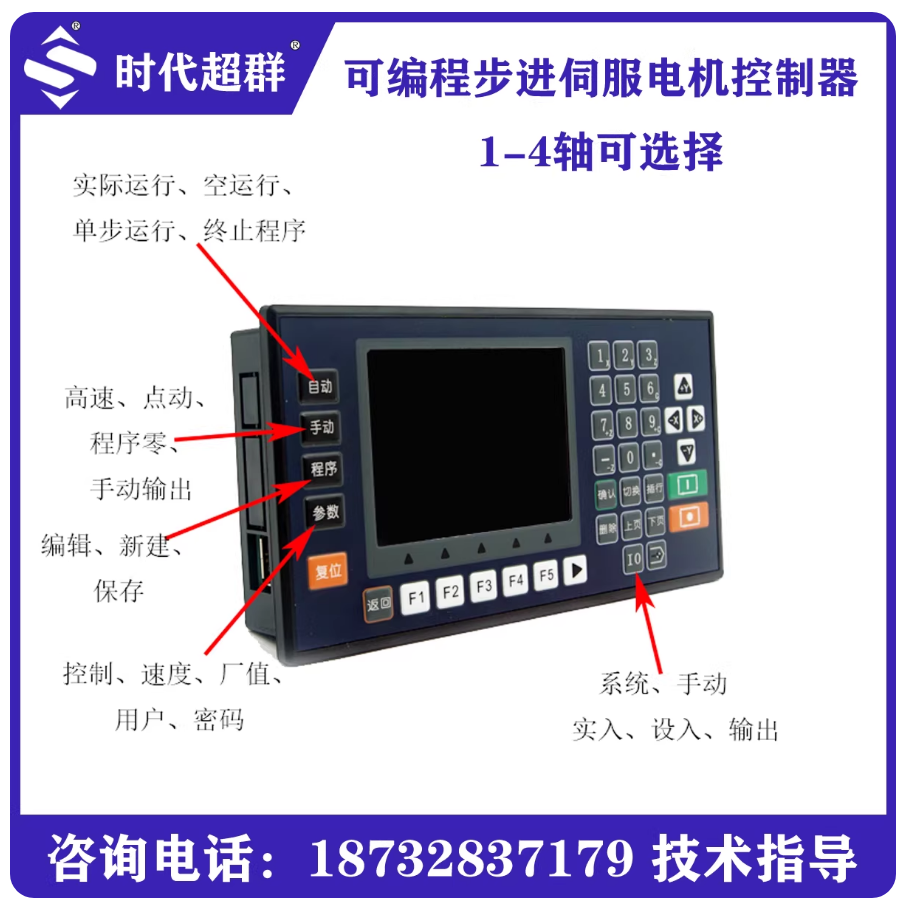

CM40L是1–4軸步進/伺服運動控制器(時代超群),中文指令、離線編程、示教+代碼雙模式,適合焊接、切割、機械臂、分度等自動化場景。下面給你完整編程方法與示例。
一、基礎信息 - 軸數:1/2/3/4軸(X/Y/Z/U) - 供電:24V DC - 編程方式:面板中文指令編程 + 示教編程 + 上位機 - 核心指令:直線/相對/圓弧插補、IO控制、延時、循環、跳轉、結束 - 程序容量:最多480行 - 默認密碼:操作123456;組態12345609 二、兩種編程方式(最常用) 1️⃣ 示教編程(新手****,不用記指令) 1. 進入手動→按示教 2. 選指令:F1切換(快速/直線/相對/順圓IJ/逆圓IJ) 3. 移動軸到目標位→按確認記錄該行 4. 下頁→編下一行,直到加結束 5. 程序→編輯→修改參數→保存命名 2️⃣ 面板指令編程(精準控制) 1. 按程序→新建/編輯程序 2. 行號n001開始,選指令→填參數 3. 常用操作: - 指令上/下翻:切換運動/IO/延時等 - 插入/刪除行:調整流程 - 保存:返回→輸入文件名→確認 三、核心指令與參數(必記) 運動類(焊接/機械臂常用) - 直線運動(****):X Y Z U 坐標 + F速度 - 相對運動:X+50 Y-30(增量)+ F速度 - 快速運動:G00,快速定位 - 順圓/逆圓IJ:圓弧插補(焊接軌跡) - 暫停:等待到位再執行下一行 IO與邏輯類 - 輸出:Y0–Y7 通/斷(控制焊槍、氣缸) - 輸入判斷:X0–X15 觸發條件 - 延時:T=0.5(秒) - 循環:LOOP n 重復n次 - 跳轉:GOTO n005 - 結束:END(必須最后一行) 四、編程步驟(完整流程) 1. 硬件準備 - 接線:24V、脈沖/方向、限位/原點、IO、編碼器 - 參數設置:軸數、脈沖當量、速度、加速度、限位保護 2. 回零(必須) - 手動→回零→各軸找原點,建立坐標系 3. 編寫程序(示例:焊接單段直線) plaintext n001 快速運動 X0 Y0 Z0 F3000 // 快速到起點 n002 直線運動 X100 Y50 Z0 F800 // 焊接直線(F=焊接速度) n003 輸出 Y0 通 // 打開焊槍 n004 延時 T=0.2 // 預熱 n005 直線運動 X200 Y50 Z0 F500 // 焊接進給 n006 輸出 Y0 斷 // 關焊槍 n007 快速運動 X0 Y0 Z0 F3000 // 回原點 n008 結束 // 程序結束 4. 調試與運行 - 單步執行:檢查每步是否正確 - 自動運行:程序→自動→啟動 - 異常:急停→檢查限位/參數/接線 五、焊接機械臂常用技巧 - 速度分段:起弧慢(F300)、焊接穩(F500)、收弧快 - IO聯動:Y0=焊槍使能、Y1=送絲、Y2=保護氣 - 圓弧焊接:用順圓IJ/逆圓IJ做圓弧焊縫 - 循環批量:LOOP 10 重復焊接10個工件 - 外部觸發:設X0為啟動,腳踏/按鈕觸發運行 六、常見問題 - 不動:檢查24V、脈沖方向、限位、參數、使能 - 位置不準:回零、脈沖當量、機械間隙、加速度 - 焊接不穩:速度F、IO時序、延時T、焊槍高度 七、一句話總結 CM40L用示教快速上手、指令精準控制,運動+IO+邏輯一體,非常適合焊接機械臂的離線編程與現場調試。
