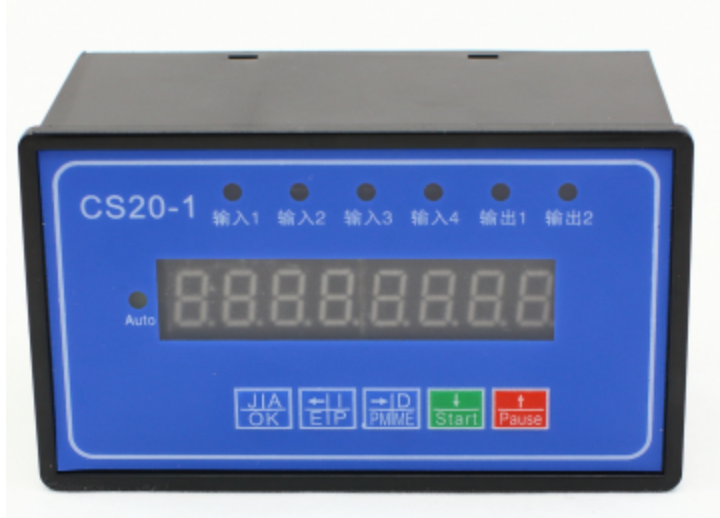

時代超群 CS20-1 單軸控制器(步進/伺服) 單軸可編程脈沖控制器,適配步進/伺服驅動,用于自動化單軸定位與運動
一、核心參數 - 控制軸數:?jiǎn)屋S - 輸出脈沖:zuigao45kHz,zuidi3Hz,分辨率 1Hz - 位移范圍:-9999999 ~ +99999999 脈沖 - I/O:4入(光電隔離)、2出(光電隔離) - 程序容量:zuiduo 99 條指令 - 供電:DC 12–24V - 面板:8位數碼管 + 5鍵(復合/長短按) 二、四大工作狀態 - 手動:點動、連續、回零、速度設定 - 自動:運行編輯好的程序 - 程序編輯:插入/刪除/修改指令(15種指令) - 參數設置:起跳頻率、升降速、間隙補償?shù)?nbsp; 三、常用指令(15種) - G_LEN:相對位移(脈沖) - SPEED:速度設定(Hz) - DELAY:延時/暫停 - GOTO:無條件跳轉 - FOR/END:循環(最多6層) - G_ABS:juedui位置運動 - OUT:控制輸出口 - IN_JMP:輸入觸發跳轉 - COUNT:計數/清零 - ZERO:回機械零/程序零 四、典型應用 - 自動制袋/切分/包裝機 - 單軸定位、往復、定長、未知距離運動 - 可外接傳感器/按鈕,支持串口擴展 五、快速上手 1. 接 12–24V DC,接驅動器脈沖/方向 2. 手動模式:點動/連續,回零校準 3. 自動模式:編輯程序 → 保存 → 啟動 4. 參數設置:長按進入,修改起跳/升降速/間隙 簡單的入門程序(如定長往返+延時+輸出),并標注每一步含義 這里給你一個CS20-1 最常用、最穩、直接能用的入門程序: 功能:電機正轉 → 延時 → 反轉 → 延時 → 循環往復 CS20-1 入門程序 假設: - 脈沖數:10000(你可自己改) - 速度:5000 Hz - 延時:1000 ms = 1秒 程序指令(按順序輸入) 1. SPEED 5000 // 設定速度 5000Hz 2. G_LEN 10000 // 正轉 10000 個脈沖 3. DELAY 1000 // 延時 1 秒 4. G_LEN -10000 // 反轉 10000 個脈沖 5. DELAY 1000 // 延時 1 秒 6. GOTO 1 // 跳回第1行,無限循環 怎么輸入(超簡單) 1. 長按進入 編程模式 2. 一行一行輸上面 6 條指令 3. 保存 → 退出編程 → 按 運行/AUTO 你告訴我這 3 個信息,我可以直接幫你改成你機器專用的參數: 1. 電機是 42/57/86 哪種? 2. 絲桿導程多少(或皮帶輪一圈走多少毫米)? 3. 你想要多快速度、走多長距離? 時代超群 CS20-1 接線圖(文字版+端子定義) CS20-1 為共陽接法(5V TTL脈沖),適配步進/伺服驅動器。 一、端子定義(8P端子,紅為1腳) 1. VCC:DC 12–24V 正極(供電) 2. GND:電源負極(公共地) 3. IN1:輸入1(光電隔離,NPN) 4. IN2:輸入2 5. IN3:輸入3 6. IN4:輸入4 7. OUT1:輸出1(光電隔離) 8. OUT2:輸出2 9. OPTO:5V 公共端(脈沖/方向正) 10. CP:脈沖負(PUL-) 11. DR:方向負(DIR-) 12. EN:使能(一般不接) 二、核心接線(驅動器+電源) 1. 電源(必接) - 1腳 VCC → 開關電源 24V+ - 2腳 GND → 開關電源 24V- ⚠️ 正負極嚴禁接反,會燒控制器 2. 步進/伺服驅動器(最關鍵) - 控制器 OPTO(9腳) → 驅動器 PUL+、DIR+(短接在一起) - 控制器 CP(10腳) → 驅動器 PUL- - 控制器 DR(11腳) → 驅動器 DIR- - EN 一般懸空不接 3. 輸入(限位/啟動/停止,NPN) - 開關/傳感器一端 → IN1/IN2/IN3/IN4 - 另一端 → GND(2腳) 4. 輸出(控制繼電器/電磁閥) - OUT1/OUT2 → 負載一端 - 負載另一端 → 24V+ 三、接線示意圖(文字版) [開關電源] 24V+ → CS20-1 1腳(VCC) 24V- → CS20-1 2腳(GND) [驅動器] PUL+、DIR+ → CS20-1 9腳(OPTO) PUL- → CS20-1 10腳(CP) DIR- → CS20-1 11腳(DR) [輸入開關] 開關一端 → IN1/IN2/IN3/IN4 開關另一端 → 2腳(GND) [輸出負載] OUT1/OUT2 → 負載 → 24V+ 四、快速檢查 - 通電前:VCC/GND 正負極正確 - 脈沖方向:OPTO 接 PUL+/DIR+,CP=PUL-,DR=DIR- - 輸入:NPN 型,一端接 GND - 輸出:負載串 24V+

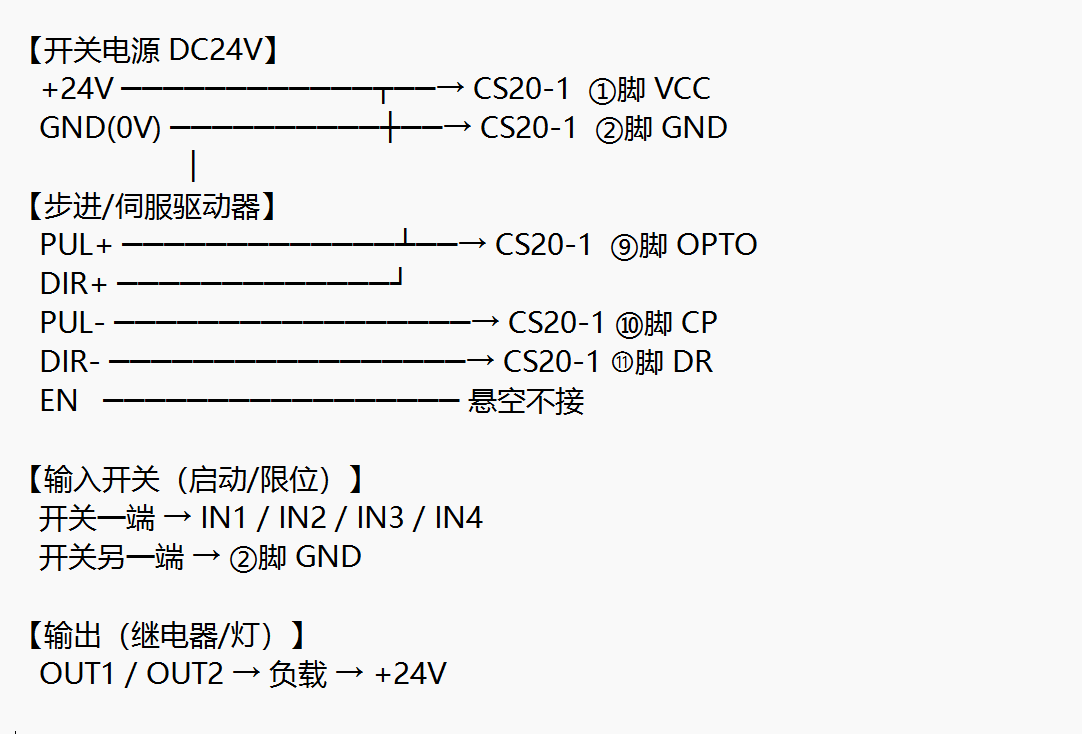

最簡必接3條線(只接這3條就能動) 1. 電源+ → ①腳 2. 電源- → ②腳 3. 驅動器: - OPTO(⑨) → PUL+、DIR+ - CP(⑩) → PUL- - DR(⑪) → DIR- 你接完告訴我:電機不動 / 抖動 / 方向反了,我直接幫你秒解決。 本公司可提供配套設備,如需圖紙和安裝尺寸可來電咨詢18732837179,店鋪優惠中 北京時代超群電器科技有限公司主營產品:步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機,歡迎來電咨詢
|
