HB3522 三相步進驅動器

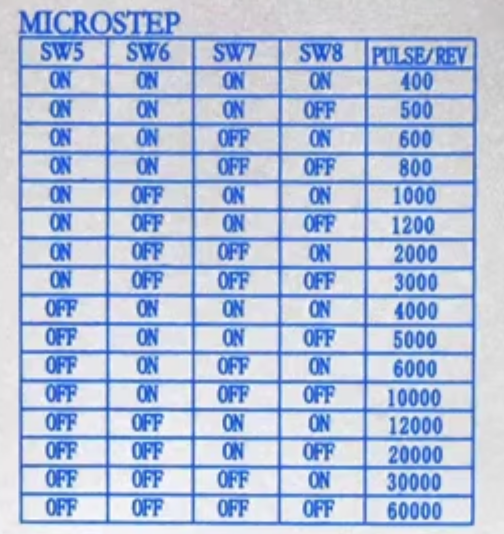

一、核心參數 - 類型:三相混合式步進驅動器(DSP控制) - 供電:AC 110–220V(單相,L/N) - 適配電機:86/110三相步進(≤7A/相,≤20N·m) - 輸出電流:1.3–7.0A/相,16檔可調(撥碼) - 細分:16檔 - 控制信號:5–24V光電隔離,PUL/DIR/EN - 保護:過壓、過流、過熱(>80℃停機) - 特色:停止>1.5s自動半流、低噪音、高速力矩強 二、撥碼設置 1. 細分設置

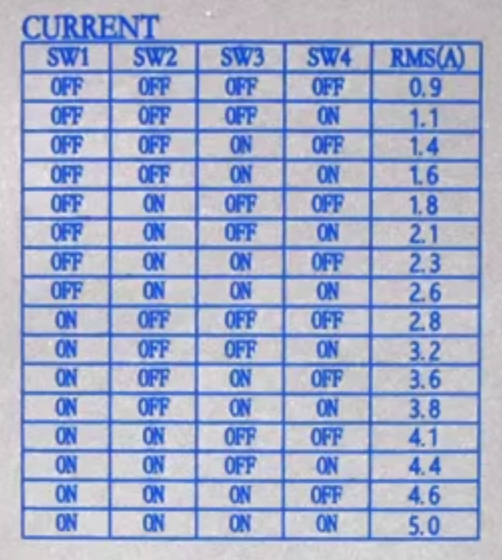

2. 電流設置

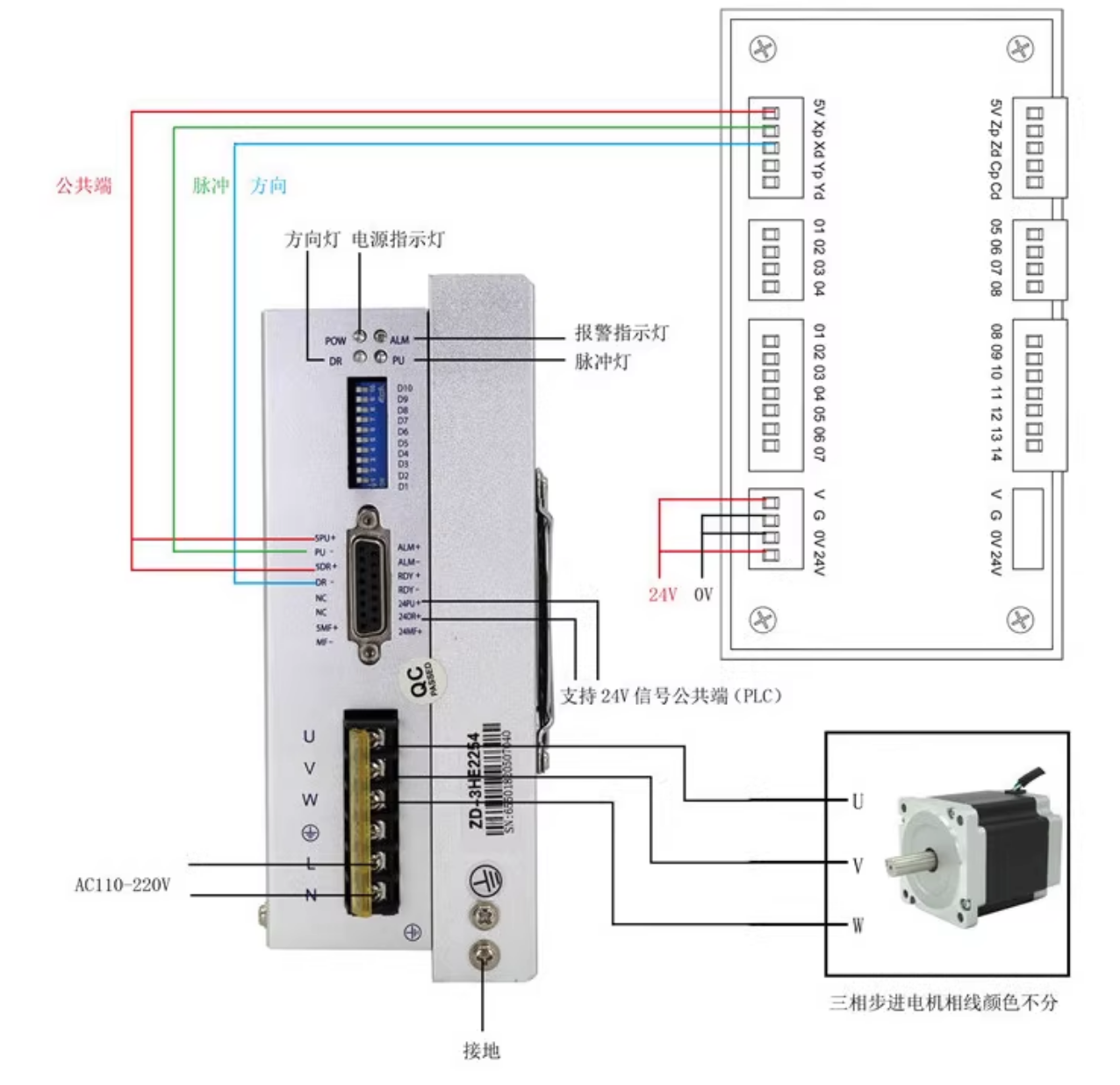

- 86電機推薦:3.2A以內(防過熱) - 110電機推薦:4.0–5.0A 三、最簡接線(最穩共陽極) 電源 - L → 火線(AC220V) - N → 零線 - GND → 接地 控制信號(24V共陽) - COM → +24V - PUL- → 脈沖(PUL) - DIR- → 方向 - EN- → 使能(低有效,可懸空=使能) - ALM → 故障輸出(可選) 電機(三相3線) - U、V、W → 電機三相(接反僅反轉,不燒)
HB3522 驅動器「故障現象→原因→處理方案」 1. 電機完全不動 可能原因 - 無AC220V供電或接線松動 - EN 使能腳被拉低(禁止運行) - 脈沖/方向信號沒接或接反 - 電機U/V/W相線接錯、斷路 - 驅動器報警保護 處理方案 1. 檢查AC220V電源L/N是否正常 2. EN腳懸空不接(默認使能) 3. 只接:COM+24V、PUL-、DIR- 4. 重新核對電機U/V/W三相線 5. 斷電5秒后重啟,解除保護 2. 電機嗡嗡響、抖動,但不轉 可能原因 - 電流設置太小 - 細分設置過高 - 電機相線接錯一相 - 機械卡死/負載過大 處理方案 1. 電流撥到 3.2A~4.0A 2. 細分先降到 200/400步 測試 3. 重新檢查U/V/W接線 4. 手動轉動電機軸,確認無卡死 3. 電機能轉,但方向反了 處理方案(任選一種) 1. 程序里改方向電平 2. 調換DIR信號線 3. 電機U/V/W中任意兩相對調 4. 運行丟步、位置不準 可能原因 - 電源電壓偏低/功率不足 - 電流偏小 - 速度過快,脈沖頻率太高 - 機械間隙、卡頓 處理方案 1. 保證AC220V穩定 2. 電流適當加大 3. 降低運行速度 4. 檢查導軌、絲桿、聯軸器 5. 電機/驅動器發熱嚴重 可能原因 - 電流設置過大 - 負載超重 - 環境溫度高、散熱差 - 長時間堵轉 處理方案 1. 按電機額定電流下調 2. 減輕負載,避免堵轉 3. 保證通風,加裝散熱 4. 連續工作電流不要長期滿檔 6. 紅燈報警(ALM) 可能原因 - 過流:電機短路、線破皮 - 過壓:電壓超240V - 過熱:溫度>80℃ - 驅動器損壞 處理方案 1. 斷電檢查電機線是否短路 2. 確認供電AC110–220V 3. 冷卻10分鐘再上電 4. 仍報警 → 驅動器故障 7. 有脈沖但電機不動(信號無效) 可能原因 - 信號接法錯誤(共陰/共陽) - COM未接+24V - 控制板電壓不匹配 處理方案 1. 統一用共陽極接法: COM → +24V PUL-、DIR-、EN- 接控制器輸出 2. 檢查脈沖線是否接觸良好 本公司可提供配套設備,如需圖紙和安裝尺寸可來電咨詢18732837179,店鋪優惠中 北京時代超群電器科技有限公司主營產品:步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機,歡迎來電咨詢
|
