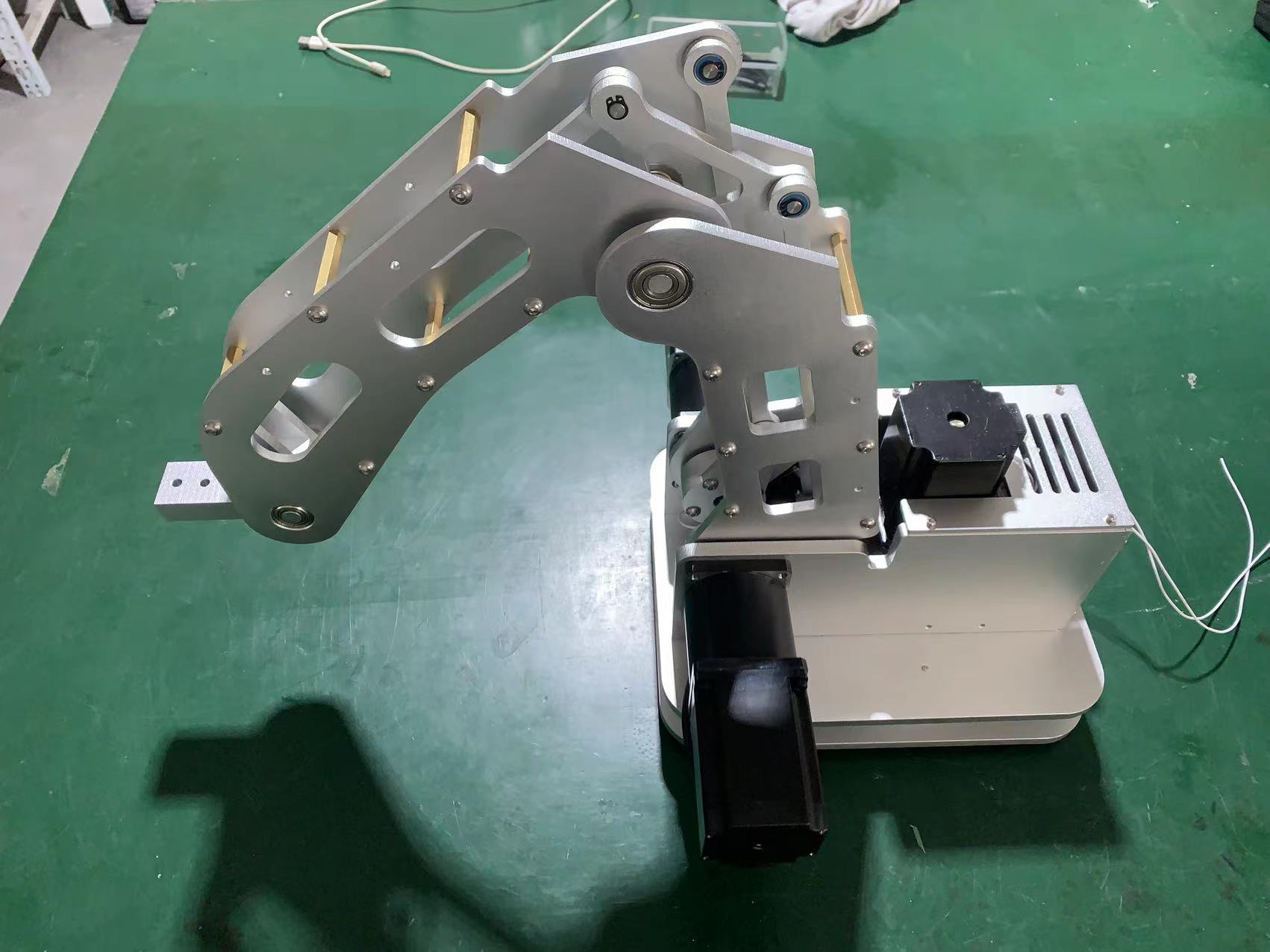

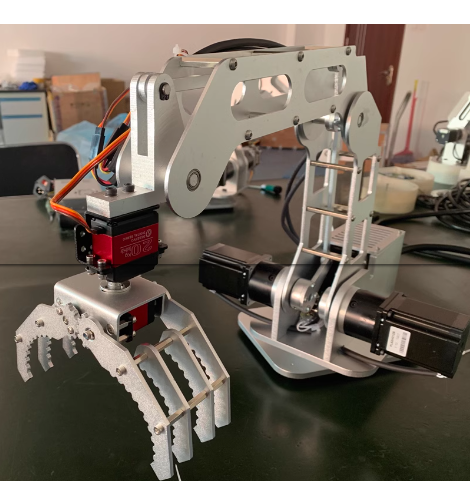

上圖是時代超群提供的三軸桌面機器人R580系列,末端負載4KG,臂展580MM,重復定位精度0.3MM. 問:可以通過無線控制嗎?控制板有藍牙嗎?485可以控制嗎? 答:可以無線控制。詳細操作參考如下: 一、初次使用:
運行測試程序,檢測機械臂是否狀態正常,以免運輸途中造成故障 ! 插上電纜線,電源線,等待約 3-5 秒后,開始進行后續操作,傳感器請等待手動確認編輯動作沒問題后,
再插上控制板. 單擊紅色復位按鍵,滴滴聲,然后單擊黃色按鍵,直至機械臂開始進行歸零動作,等待機械臂歸零完成,
滴滴聲。點擊綠色按鍵,機械臂運行一次測試程序
二、操作指導:

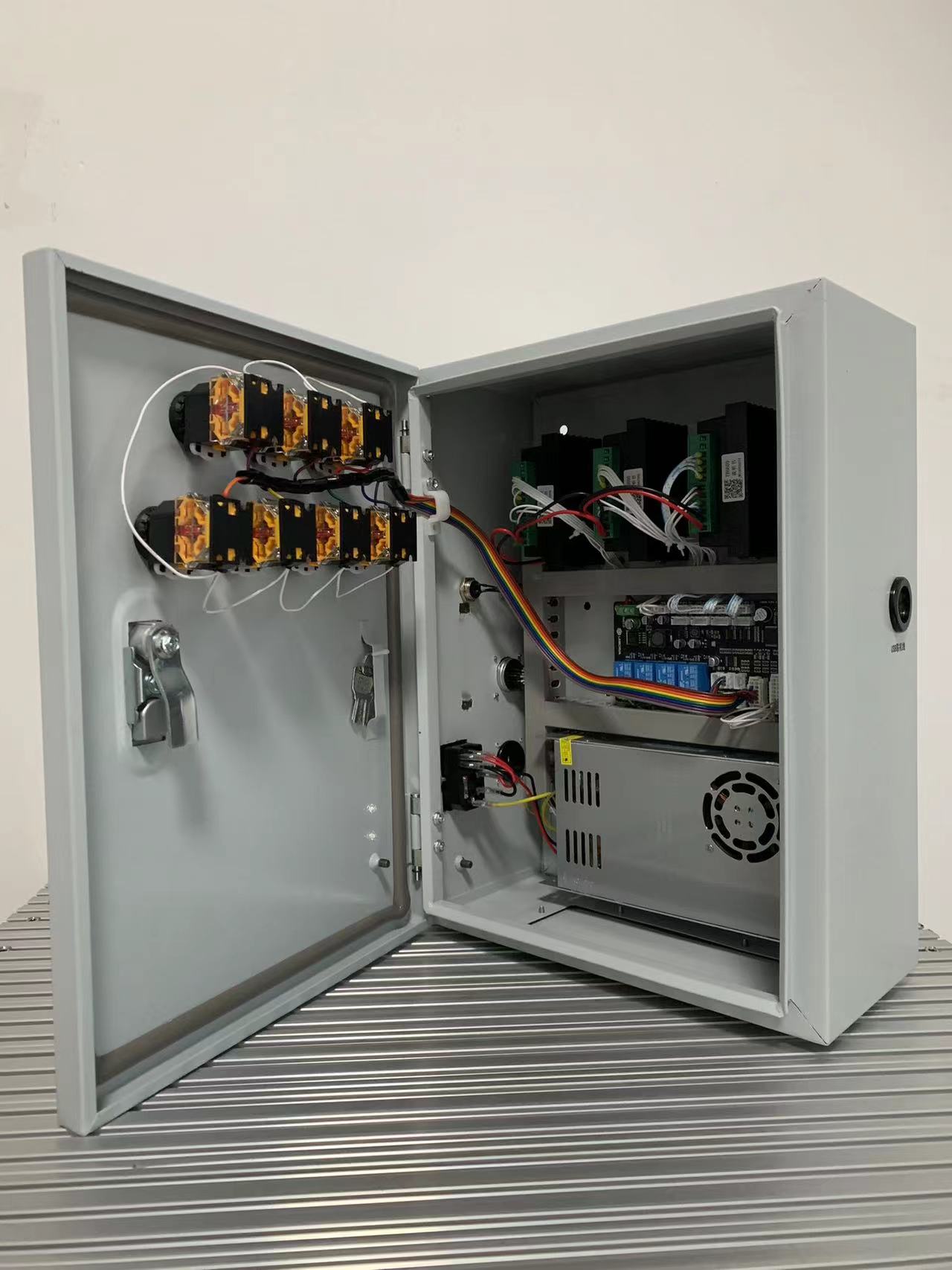

控制箱上電后,會產生一個 WIFI 信號,請?jiān)诎惭b了 app 軟件的安卓手機或安卓平板電腦進行 wifi 搜索,
名稱為 “LAMCHUA_XXXX” 密碼與 wifi 名稱完全相同 (請注意密碼區分大小寫及下劃線)
手機 wifi 連接后,打開 APP, 下方若顯示紅色閃爍提示,請點擊復位按鍵或關閉 app,斷開 wifi,斷開電源,
全部重連。 (操作過程中請勿將 app 放入后臺,如需退出請點擊右上方紅色按鍵) 1. “X- X+”操作機械臂底座向左向右旋轉 2. “Y+Y-”操作機械臂前段小臂向上向下運行 3. “Z+Z-”操作機械臂中段大臂向上向下運行4. “A+A-”代表第四路電機(默認款空置,除定制款) 5. SERV01 代表第一路舵機,(默認款空置,除定制款)單擊后,凸顯顏色即為控制舵機生效,通過滑動條控制舵機 6. SERV02 代表第二路舵機,(默認款空置,除定制款)單擊后,凸顯顏色即為控制舵機生效,通過滑動條控制舵
機
7. 若您的機器配有氣泵及電磁閥,則氣泵由 app 界面中四個圓圈左數第一個進行開關控制,電磁閥為第二個,編
輯動作時,氣泵電磁閥動作和 XYZ 軸編輯動作一致,到了需要工作位置,單擊對應圓圈,呈現黃色即為工作,然
后點擊新增,機械臂即可記住在該位置打開電磁閥,到了需要關閉電磁閥的位置,單擊圓圈,由黃色變?yōu)榛疑,?
為關閉電磁閥,新增,生效!
三、操作指導:
控制箱上電后,會產生一個 WIFI 信號,請?jiān)诎惭b了 app 軟件的安卓手機或安卓平板電腦進行 wifi 搜索,
名稱為 “LAMCHUA_XXXX” 密碼與 wifi 名稱完全相同 (請注意密碼區分大小寫及下劃線)
手機 wifi 連接后,打開 APP, 下方若顯示紅色閃爍提示,請點擊復位按鍵或關閉 app,斷開 wifi,斷開電源,
全部重連。 (操作過程中請勿將 app 放入后臺,如需退出請點擊右上方紅色按鍵) 1. “X- X+”操作機械臂底座向左向右旋轉 2. “Y+Y-”操作機械臂前段小臂向上向下運行 3. “Z+Z-”操作機械臂中段大臂向上向下運行 4. “A+A-”代表第四路電機(默認款空置,除定制款) 5. SERV01 代表第一路舵機,(默認款空置,除定制款)單擊后,凸顯顏色即為控制舵機生效,通過滑動條控制舵機 6. SERV02 代表第二路舵機,(默認款空置,除定制款)單擊后,凸顯顏色即為控制舵機生效,通過滑動條控制舵機! 7. 若您的機器配有氣泵及電磁閥,則氣泵由 app 界面中四個圓圈左數第一個進行開關控制,電磁閥為第二個,編
輯動作時,氣泵電磁閥動作和 XYZ 軸編輯動作一致,到了需要工作位置,單擊對應圓圈,呈現黃色即為工作,然
后點擊新增,機械臂即可記住在該位置打開電磁閥,到了需要關閉電磁閥的位置,單擊圓圈,由黃色變?yōu)榛疑,?/span>為關閉電磁閥,新增,生效! 四、如何使用紅外傳感器:
每臺設備都配有一個紅外傳感器,為啟動傳感器
上電后首次操作時,請先進行復位、歸零操作,機械臂到達待機位置后,即可通過傳感器啟動機械臂運行設定
好的動作,啟動”動作列表 1”. 紅外傳感器工作原理為,有任意物體從傳感器前方揮過,即可觸發傳感器! 五、如何調整運行速度:
點擊 app 右上方設置按鈕進入設置界面,點擊”F 值設定”,默認數值為 5000,可通過調整數值改變速度,設定
好數值后點擊右方飛機圖標,滴滴聲后,生效。
也可點擊按鍵”X 加速度”、”Y 加速度”、”Z 加速度”,將“?”更換數值,默認為 100,可通過調整數值改
變加速度,設定好數值后點擊右方飛機圖標,請耐心等待,直至滴滴聲后,即為生效!
機器人編程 技術指導 楊工:18001308796 QQ:1755105676
