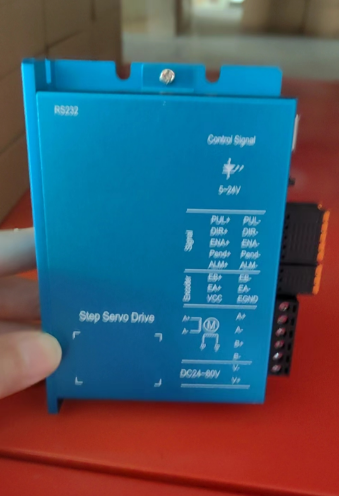

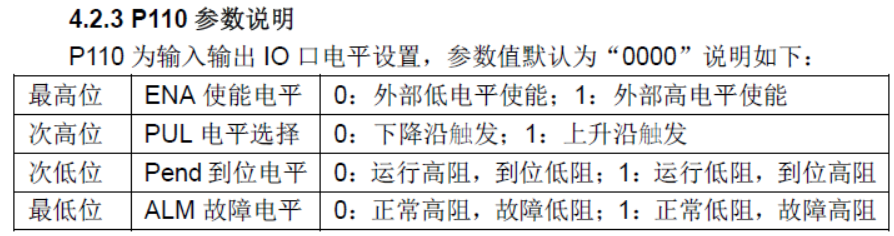

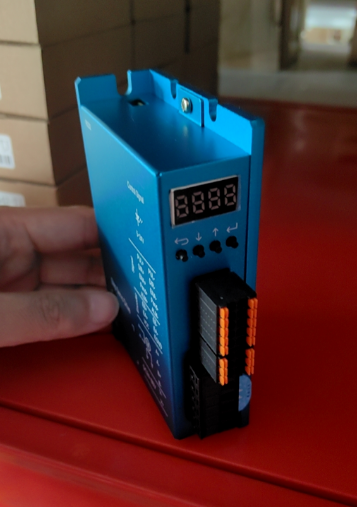

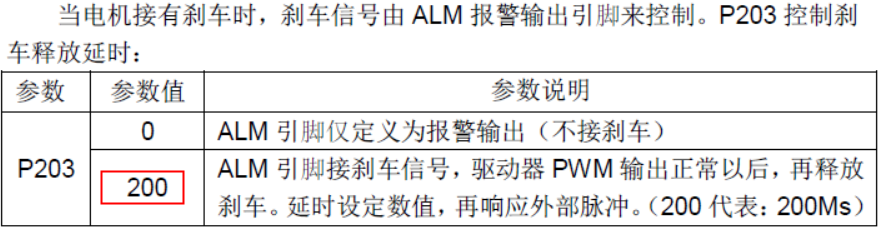

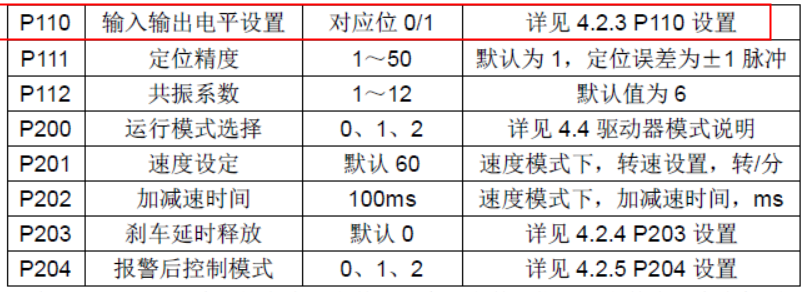

驅動器HBS57AJ-XH采用飛思卡爾全新 32 位電機專用控制芯片；采用先進的矢量型閉環控制技術；LED 數碼管顯示，方便參數設置和運行狀態監控；靜態電流和動態電流可以任意設置（0---6A 范圍內）；可適配驅動 42 和 57（60）系列混合式閉環步進電機；光電隔離信號輸入/輸出；脈沖響應頻率 200KHz；16 檔通用細分選擇，**** 256 細分（51200 脈沖/轉）；電子齒輪模式（任意細分值）；具有過流、過熱、過壓和跟蹤誤差超差等保護；位置控制模式和速度控制模式可選。 今天介紹一下這款驅動如何J接剎車電機 A： P110 設置為“1”。 B： P203 設置為200。

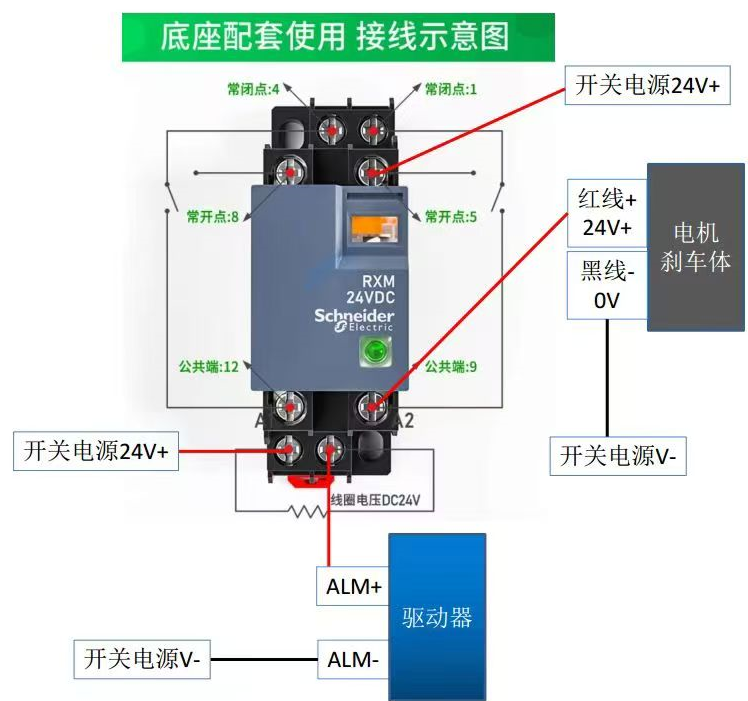

不難看出，上電以后，有脈沖輸出正常后，剎車才釋放。 具體接線方法如下：

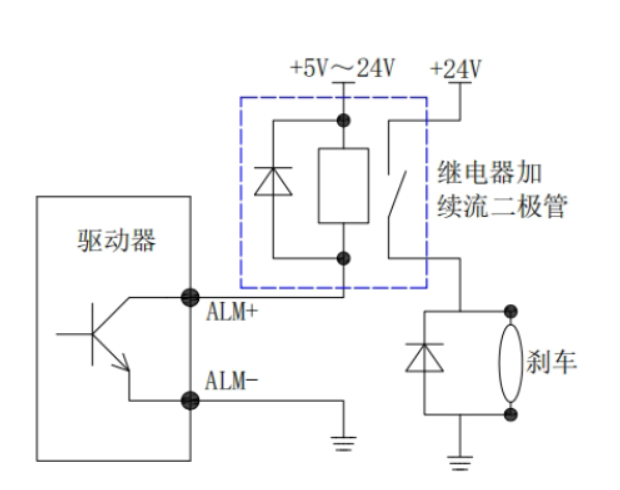

帶抱閘電機接線方法： 由于抱閘線圈動作時會產生比較大的浪涌電流，如果將抱閘線圈直接接入驅動器的輸出口，會導致驅動器輸出口光耦損壞，所以必須使用繼電器作為中繼控制。由于抱閘線圈和繼電器線圈均是感性負載，建議加上續流二極管，二極管型號可選用普通整流二極管（如：IN4007）另外，二極管極性切不可接反。建議客戶使用固態繼電器，就無需加續流二極管，固態繼電器優點：響應速度快，無需加二極管，通斷不會發出聲音：
