相位記憶功能你知道嗎？相位記憶 你可以想象一下，步進電機被細分以后，一步才走多少度，停止的時候必須剛好停止那個角度上。他是一個特殊的功能！ 當步進驅動器在某一個相位斷電時，在下次通電時如果和此相位不同，步進電機就會出現“抖動”，為了消除這個抖動現象就必須把斷電時的相位記憶住。 例如：步進電機運行的時序為8個，假設停在第4步并斷電，重新上電后，如果在4號位置上直接開始驅動第1步就會出現一個跳步。如果系統還能記得目前還處于第4步，那么就能夠正確發出命令走第5步或第3步。
目前有一大部分步進電機驅動器還沒有斷電相位記憶功能，尤其是采用常見專用IC的步進驅動器，例如現在常用的驅動器ZD-2HD542，不屬于芯片式的驅動，屬于DSP分立式驅動，都不帶相位記憶,也就是停止的時候剛好停止在他脈沖發完的相位上 ，因為電機停止的時候稍微一點慣性，就錯開了記憶的那個點 。

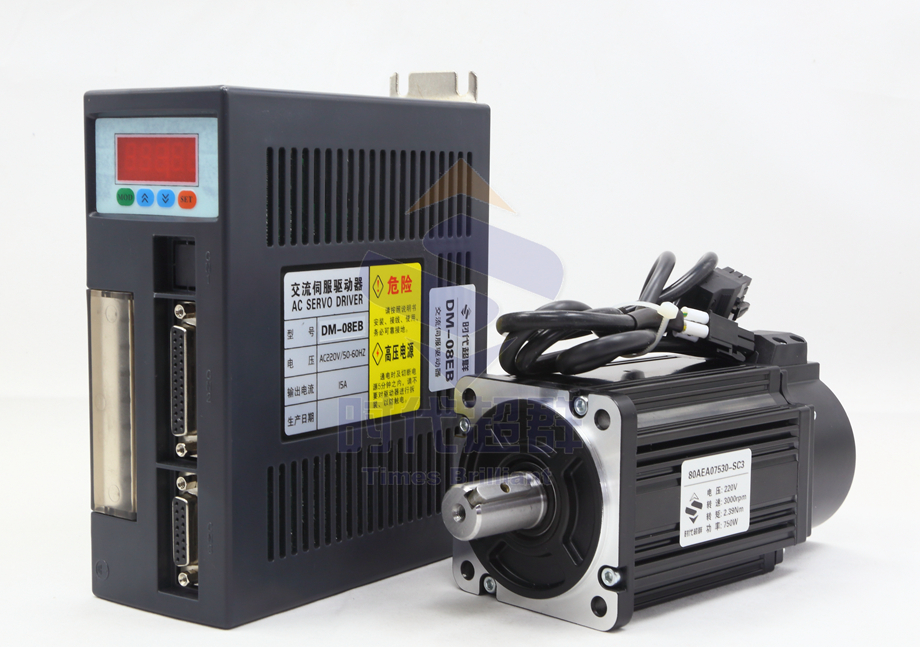

用IC上電后復位腳的復位信號會將電機相位復位到初始值，上電的抖動應該是無法避免的。就算是用****值的伺服電機它也得判斷和修正一下，也可以看成是抖動�；蛘邍�(yán)格來講，不存在上電不抖動的電機。關鍵是這種抖動對你的應用影響有多大？****是記錄****停機坐標，上電后系統復位核對原點，再運行到斷電前的****坐標恢復運行。 以下是案例分析： 客戶A明確提出要求 1、相位記憶功能 2、可以驅動42電機 3、脈沖+方向控制 伺服的一般可以解決，他帶Z相，可以停留****值或者尋找0點，如下圖： 步進通常只能實現2、3兩相的要求，所以在前期選型的時候一定要注意！ 相關咨詢楊工 18001308796 (QQ 1755105676)
|
