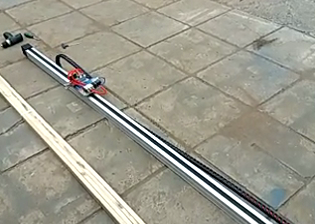

視頻下載地址：鏈接：http://pan.baidu.com/s/1qYboemC 密碼：5032 上圖為客戶定制的DS60M125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形成為1200MM，配有86鏈接片，可配86無步進電機，此系列同步帶有效行程可做到50mm-3000mm，水平載重50kg.垂直載重30KG。
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，自動噴漆機，焊機設備常用。有效防止臟東西進入。 可搭配86系列閉環步進電機驅動套裝

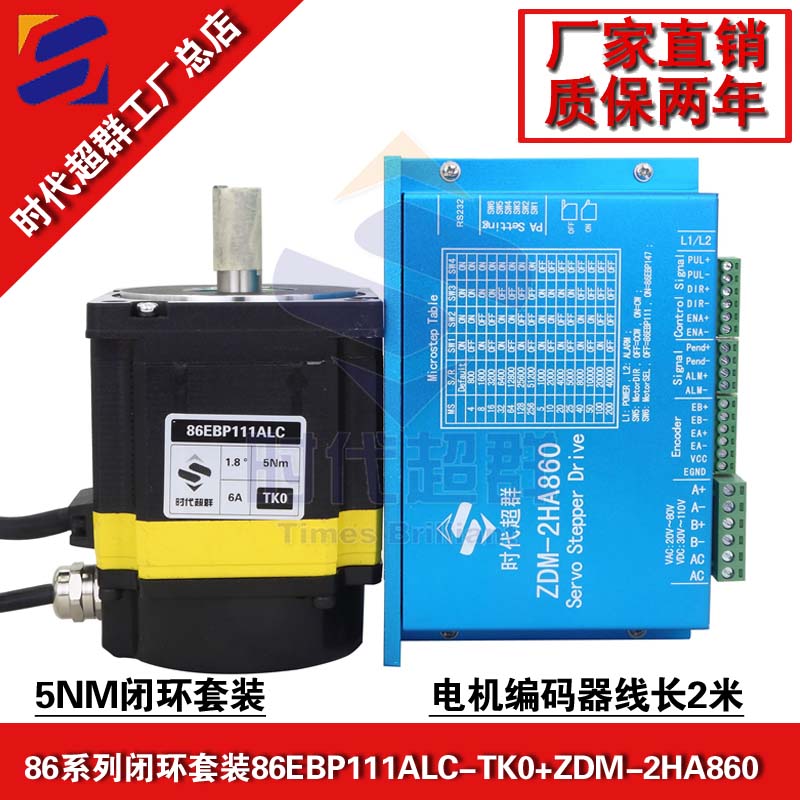

86系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機86EBP111ALC-TK0靜轉矩5Nm，編碼器1000P。編碼器線長和電機線長為2m。電流范圍0~6A.
配套驅動器ZDM-2HA860新一代DSP 數字式步進伺服驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42、57 或60 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。器適合于各種中小型自動化設備和儀器，例如：自動鎖螺絲機、線束加工機、自動打孔機、高速繪圖儀以及一些自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 閉環電機搭配同步帶特點總結如下：
1：低發熱（運行時，發熱很低） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-1000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
聯系方式：QQ:467102884 電話：13811070445（劉女士）
