ZM-7205是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器),具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋,PWM 斬波方式 純硬件設計,高速度,高抗干擾能力 過流保護方式,保護更加精確快速 低發熱,大功率
主要功能 欠電壓( ≤ 80V )、過熱(>150 ℃ )自動保護 啟動時間 2-30 秒可調 霍爾錯誤保護 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能功能 帶有速度反饋信號輸出 具有緩啟動功能,避免電流過沖,有效保護電機

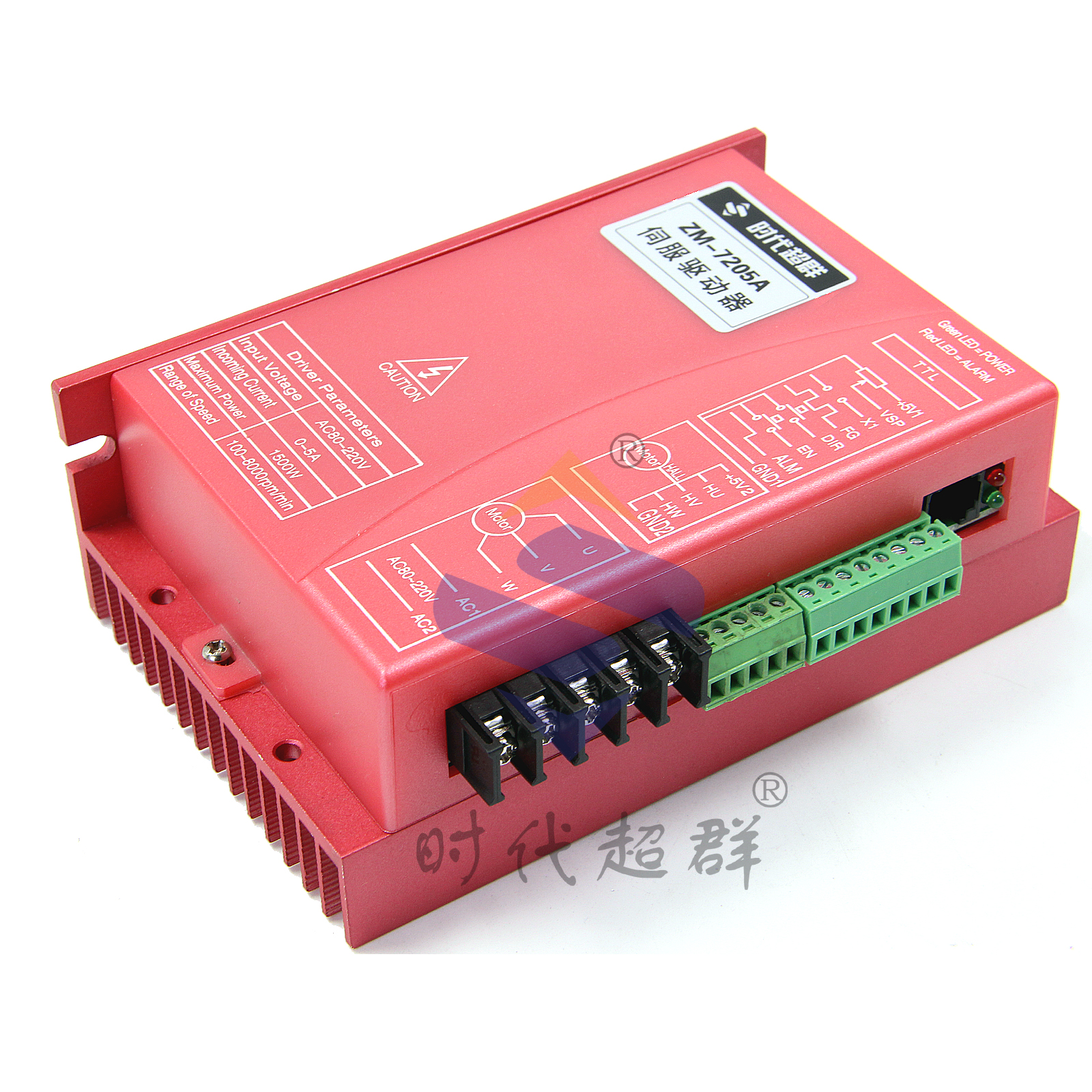

ZM-7205A 直流無刷電機驅動器是我公司****推出的,針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計,具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在 5 5 5 5A A A A以下,電源電壓在 V AC70V~230V 以內 (面板標稱 AC80V~220V )的任意一款低壓有霍爾或無霍爾的三相直流無刷電機,并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 主要特點 ◆可外接速度顯示板,顯示轉速;也可以接電腦,用來設置驅動器參數; ◆電流速度雙閉環設計,低速力矩大,運行平穩; ◆高力矩高轉速輸出,****轉速達 20000rpm/min;(根據用戶電機而定) ◆調速方式:外接 PWM 調速或外接電位器調速; ◆有EN(使能)、DIR(方向)、X1 (剎車)信號控制端; ◆可輸出測速脈沖 FG,(光電隔離,門極輸出); ◆可輸出報警信號 ALM 供用戶檢測(光電隔離,門極輸出); ◆具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。
兩者相比較而言,有以下不同: 1.有EN(使能)、DIR(方向)、X1 (剎車)信號控制端; 2.方波有霍爾速度開環運行 2.方波有霍爾速度閉環運行 3.方波無霍爾速度開環運行 4.方波無霍爾速度閉環運行 調速分為好很多種調速:PWM,占空比調速,模擬量調速等,新款ZM-7205A還有手持調試器來自行設置. 技術咨詢:楊工 18001308796
