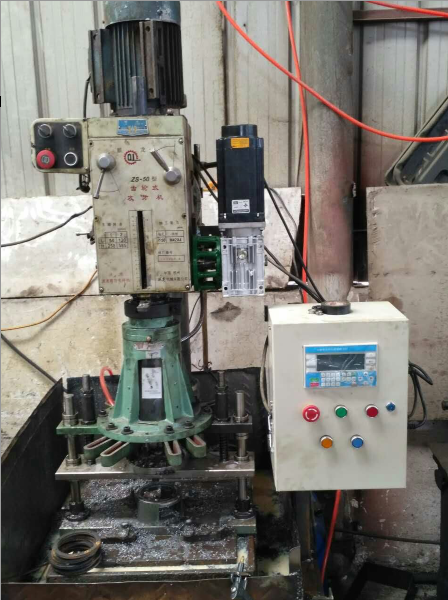

常會碰到一些客戶問控制器怎么編程。電機,驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象,公司提供了配電箱集成服務,只要客戶把自己設備想實現的功能高速技術人員,技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中,客戶只要插上電源,按下按鈕,即可輕松工作。 下圖為客戶定制的鉆床用一套單軸控制系統:

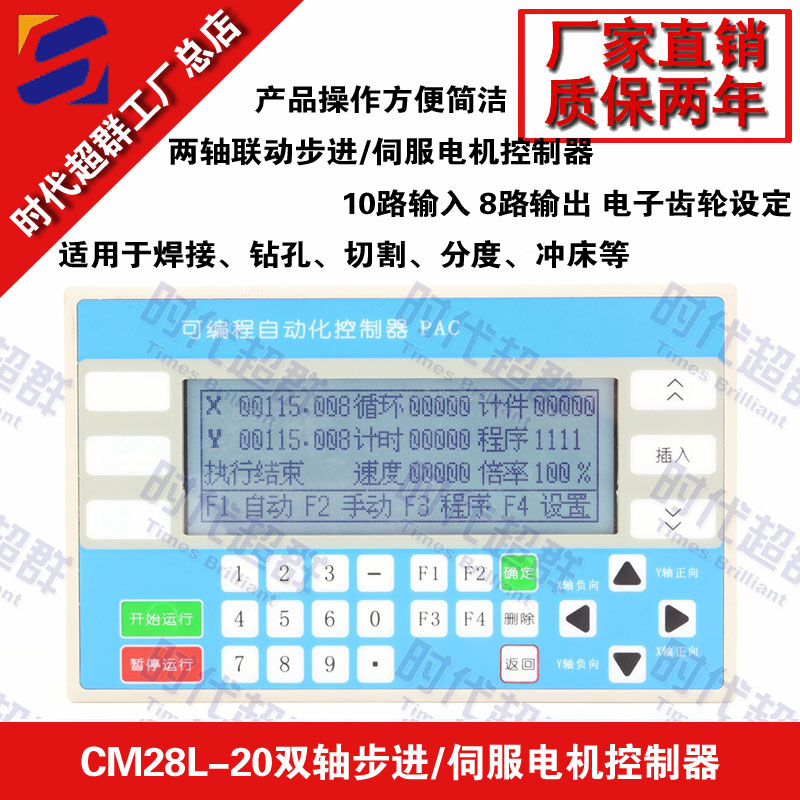

上圖為客戶鉆通用的單軸控制系統,包含電源一個,20NM步進電機一臺,配套驅動器一個,配套渦輪減速1比10的一臺(渦輪的減速比要和客戶要求速度快慢而選型的),單軸數顯控制器CM28L-10一臺,具體的同樣的設備,由于設備大小不一樣,選型也不太一樣。 下面介紹一下具體的產品 客戶要求如下 啟動程序后,首先回機械零點,(感應開關) 鉆頭快速下降1圈(快速移動到工件表面)慢速攻進0.5MM,快速退回1MM,一直循環直至打透。  可編程自動化控制器CM28L系列是時代超群全新開發的單軸,雙軸控制系統,具有微米(μm)級精度控制功能,可實現復雜的單,雙軸專機控制需求;具有豐富的輸入/輸出信號控制功能,可實現多種信號的檢測和輸出的復雜控制功能。CM28L系列控制器適用于焊接、鉆孔、切割、分度、沖床等單,雙軸機械的控制。本產品操作方便簡潔,界面顯示直觀明了,具有較強的功能及穩定的性能,在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN,192×64分辨率,高對比度圖形式液晶顯示界面;采用符合中國特色的漢字指令形式編寫零件程序;輸入輸出采用軟件配置方式靈活設置。具有較高的性能,價格比。 技術特點 實現X單軸或X,Y兩軸控制 數字插補技術實現X-Y聯動 梯形加減速控制 位置指令范圍-99999.999mm ~ +99999.999mm 最小指令單位0.001mm,指令電子齒輪比分子1~99999,分母1~99999 10路輸入,8路輸出 輸出采用mos管控制通斷,每通道750mA阻性負載,200mA感性負載。 具有反向間隙補償功能 速度倍率功能,多級調節 漢字指令型編程,簡單易懂 選擇性I/O功能配置功能 可存儲20個程序 提供操作級,設備級密碼管理功能。方便設備管理 客戶選擇配置如下

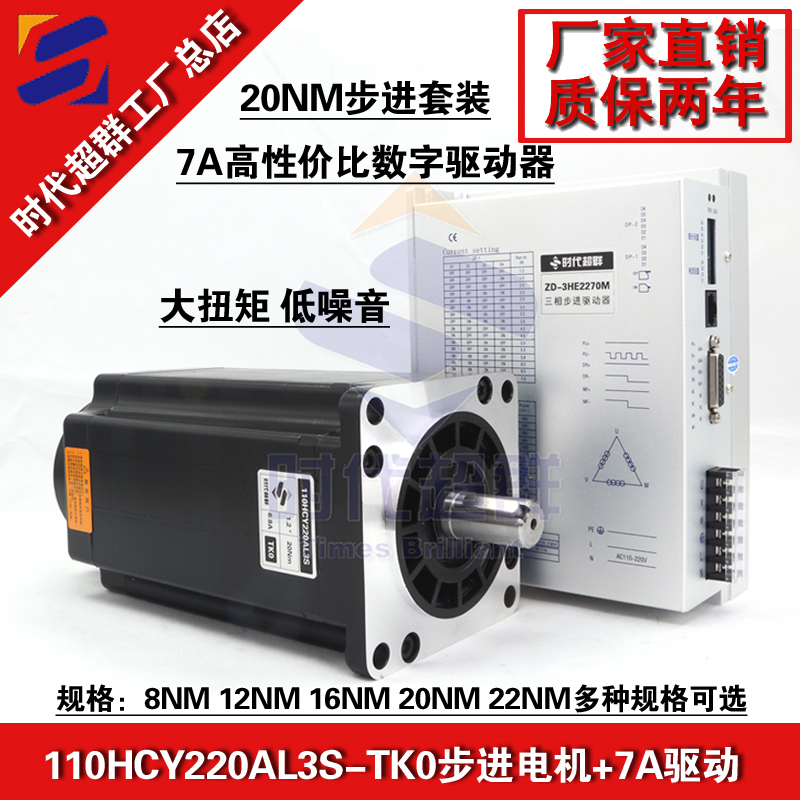

時代超群廠家直銷110步進電機110HCY220AL3S-TK0 20NM三相步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造,采用業界先進的磁路設計方案,具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性,運行平穩,無明顯振蕩區。步距角1.2°,扭矩20Nm,電流6.8A,機身長220MM,軸徑Φ19MM,鍵6,出軸長40mm,廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套驅動器ZD-3HE2270M三相步進電機驅動器單電源輸入,電壓范圍:AC110V~220V;驅動電流1.2A/相到7.0A/相分16檔可調;設有16檔等角度恒力矩細分,****分辨率60000步/轉,其它細分可定制完成;****反應頻率可達200Kpps;步進脈沖停止超過100ms時,線圈電流自動減到設定電流的一半,有效降低電機發熱;接口信號光耦隔離;內部強電、弱電光耦隔離;信號電平:5V~24V兼容;工作溫度:-30℃~85℃;適配電機:三相57、86、110、130、150系列高壓電機;相位記憶功能;帶電機電感量調節功能,適配電機發揮****效能。

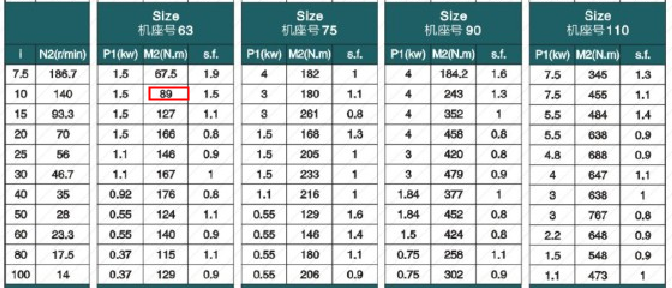

客戶在輸出扭矩不夠的情況下,可以加裝蝸輪蝸桿減速機,增大輸出扭矩。蝸輪蝸桿減速機的主要特點是具有反向自鎖功能,可以有較大的減速比,輸入軸和輸出軸不在同一軸線上,也不在同一平面上。但是一般體積較大,傳動效率不高,精度不高。此款減速機械結構緊湊、體積外形輕巧、小型高效;熱交換性能好、散熱快;安裝簡易、靈活輕捷、性能優越、易于維護檢修;運行平穩、噪音小、經久耐用;使用性強、安全可靠! 20NM電機搭配10速比蝸輪蝸桿最終能輸出的靜扭矩如下 20nm*10速比*60%輸出效率=120NM>89NM(即減速機額定輸出扭矩)那么這款步進電機搭配減速機的靜輸出扭矩也只有89NM,我們知道步進電機越高扭矩越小。所以輸出扭矩要選的大一些。

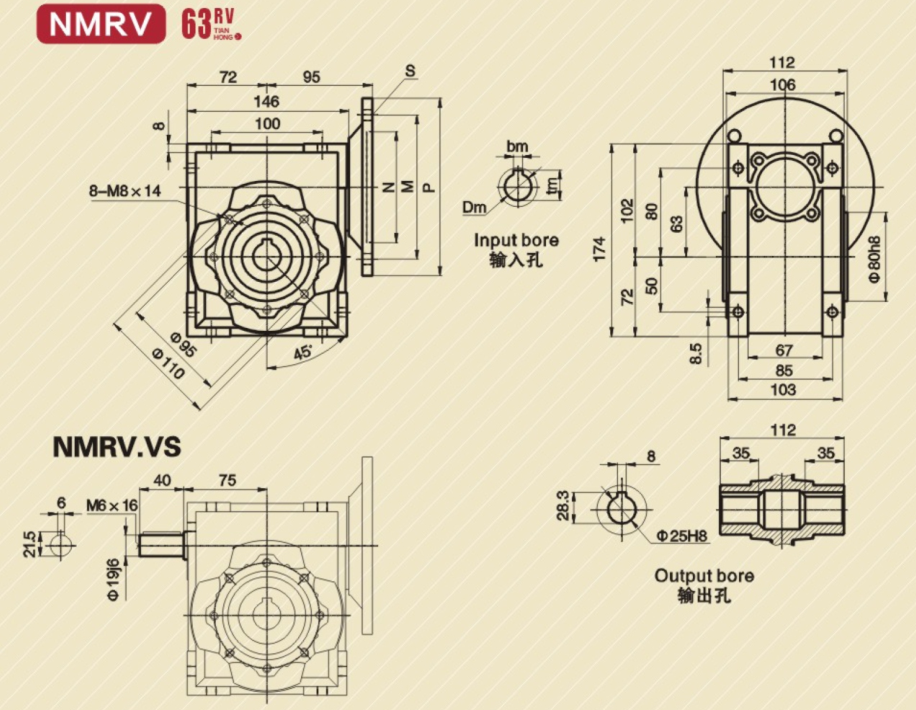

具體尺寸圖如下:
