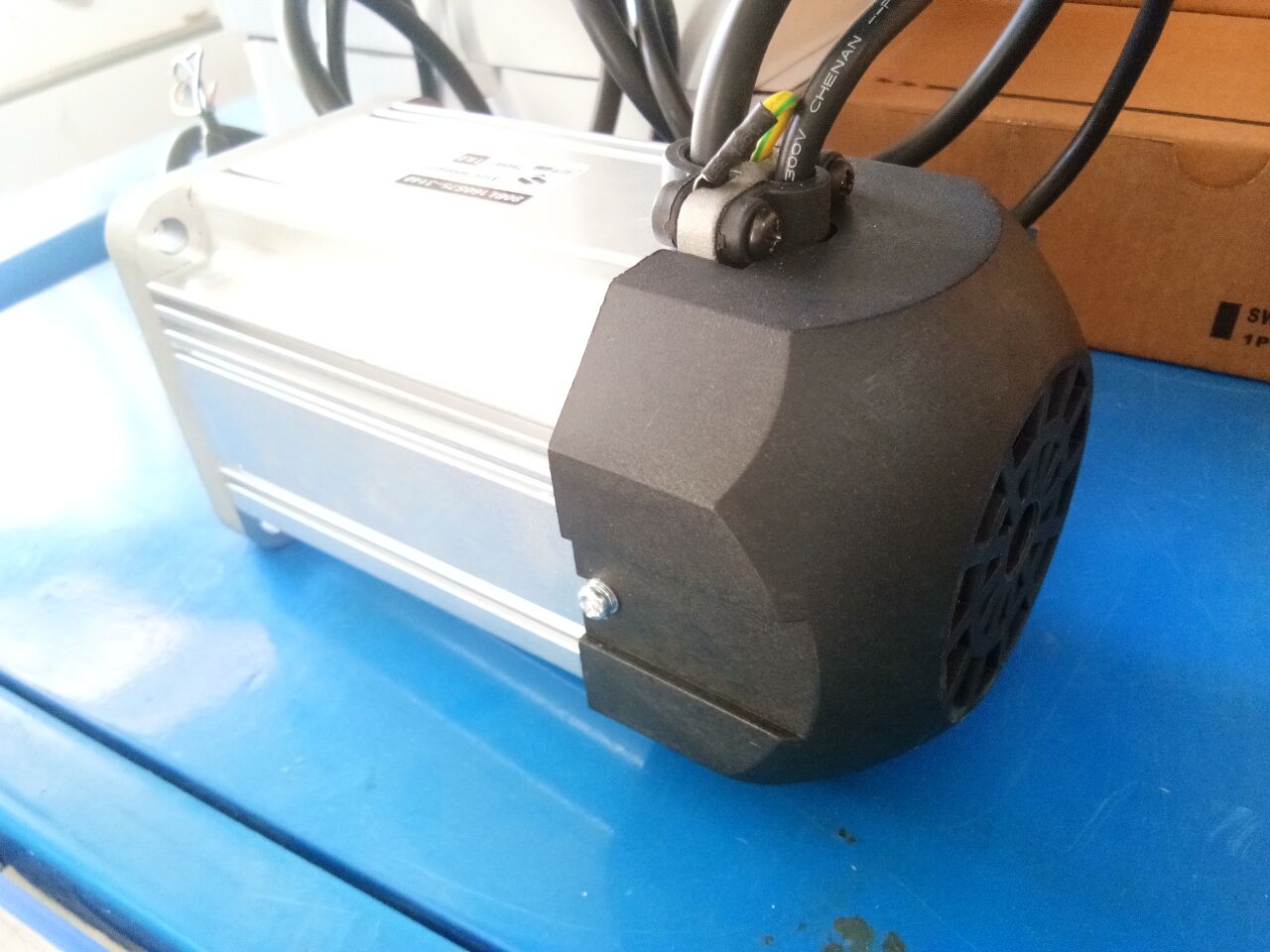

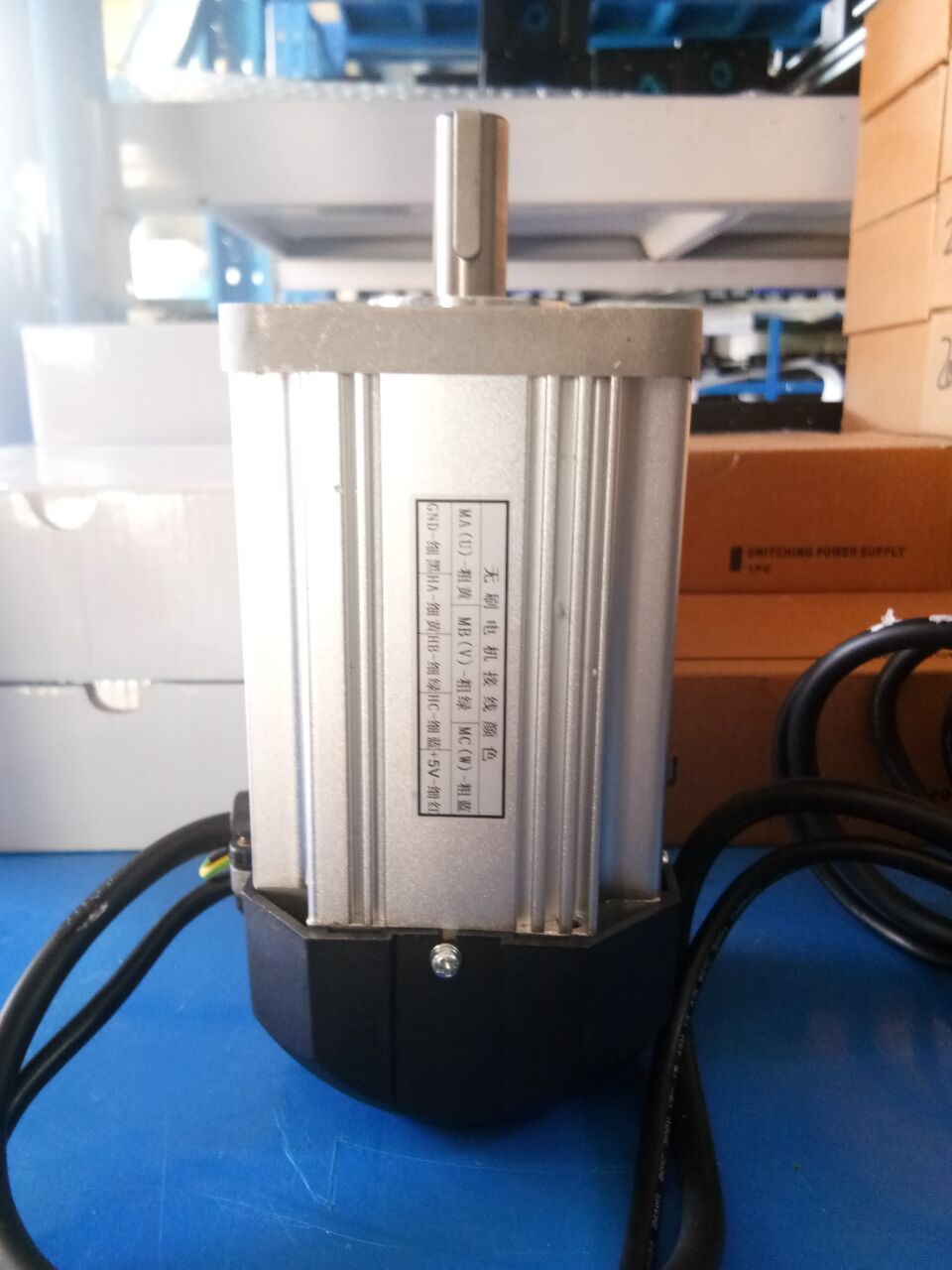

上圖為時代超群直流無刷電機，型號為80BL180S120-3140TK0，電流3.2A 、額定扭矩3Nm、電機輸出端安裝止口39mm、 孔距65mm、軸長35mm、 軸徑14mm、 鍵槽5 mm、電機后端自帶風扇，可有效直降低發熱現象。

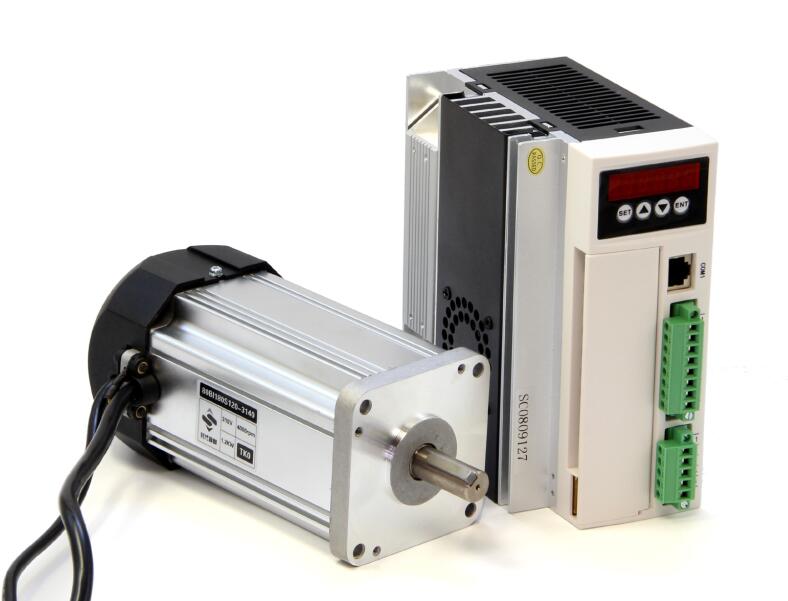

上圖配套驅動器型號為ZM-7206,此款驅動器基本參考如下：
輸入電源 AC180/250VAC 50/60Hz 連續輸出電流 : 4.9A，適合 1200W 以下的無刷電機 ****輸出電流 : 9.9A, 使用溫度 0~+45° C 保存溫度 -20~+85° C 使用及保存濕度 <85% [ 不結霜條件 ] 構造壁掛箱體式
另：使用中有以下明顯優勢
具有緩啟動功能，避免電流過沖，有效保護電機 冷卻方式：主動散熱器方式 控制信輸入輸出信號：全隔離 保護機能：過電流、過熱、過速度、過電壓、欠壓控制電源異常保護 面板界面：6 位 LED 顯示 4 位按鍵操作
