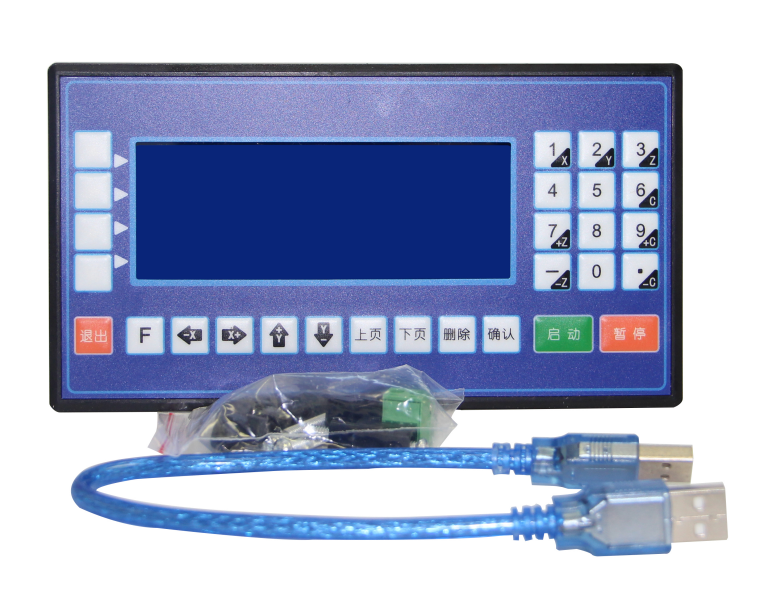

本公司****研制的運動控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，配 備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。 2.1 主要功能 自動：自動運行、空運行、單步運行 手動：電機正反轉、回程序零、回機械零、輸出控制 程序：程序的編輯、讀入、刪除、保存 參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等 外部手動：控制電機正反轉、啟動、暫停、報警、急停等 指令豐富：25 條控制指令 USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作 隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本
2.2 系統組成 控制系統主要由以下幾部分組成： 高性能、高速度 32 位 液晶顯示器（分辨率：192×64） 專用運動控制芯片（差分信號輸出為：脈沖+方向） 輸入/輸出（18 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA） ****程序行 480 行 觸點按鍵陣列（28 鍵）
2.3 技術指標 最小數據單位：0.001mm ****數據尺寸：±99999.999mm 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時） ****加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時） ****脈沖輸出頻率：150KHz 控制軸數：1-4 軸（X,Y,Z,C） 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補 電子齒輪：分子:1-99999,分母：1-99999 系統主要功能：自動、手動、程序、參數、自檢、設置等

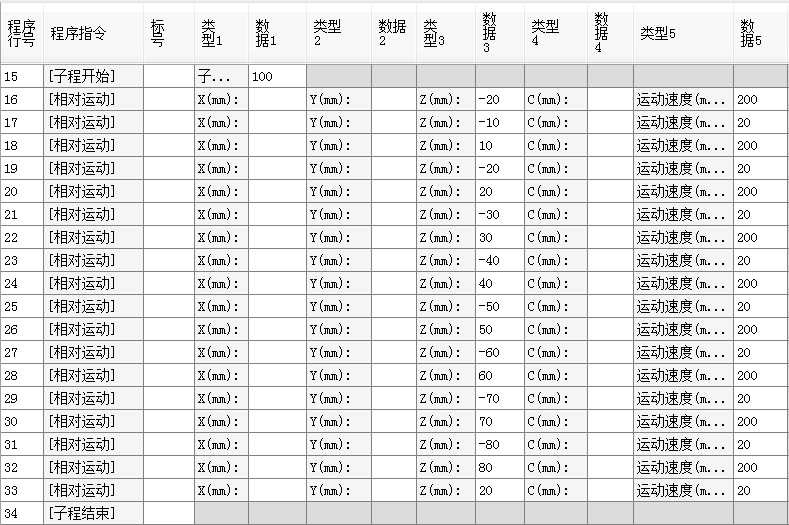

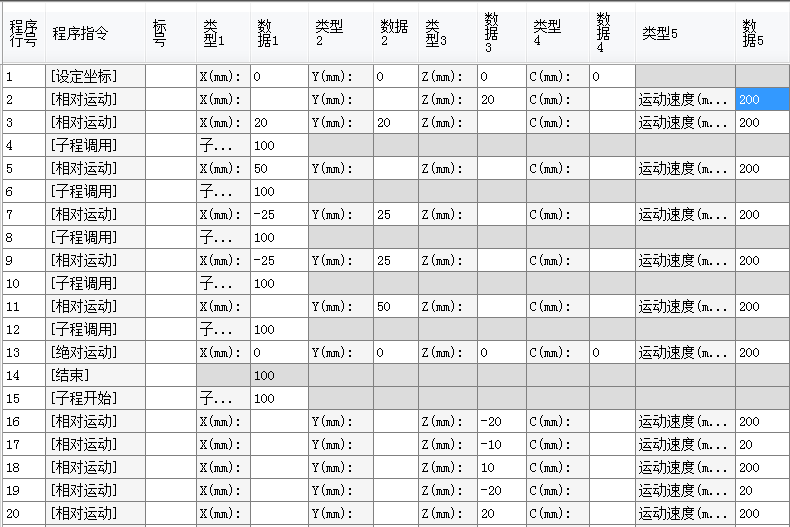

打孔鉆孔程序示例如下：

技術咨詢 楊工：18001308796 QQ：1755105676
