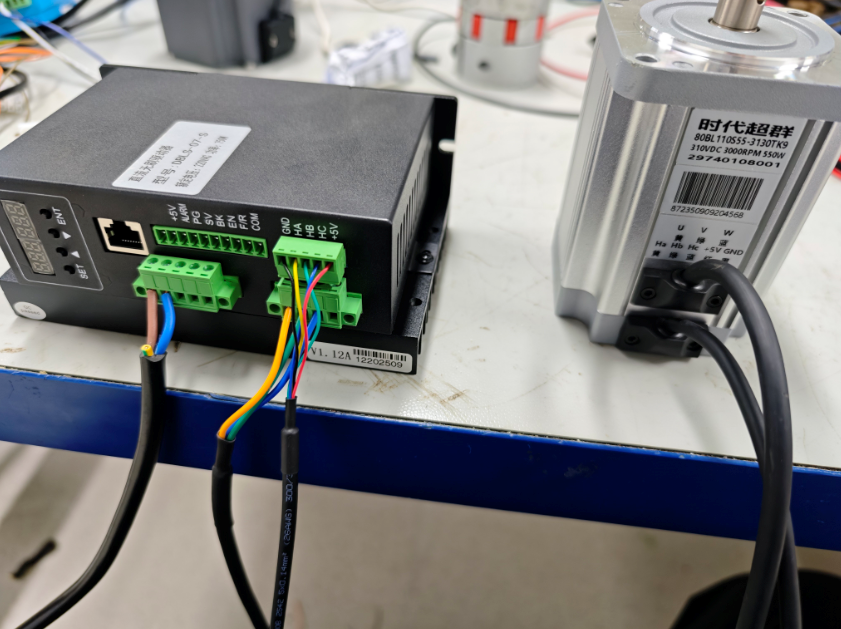

上圖為80高壓無刷電機80BL110S55-3130TK0高轉速、低噪音,功率550W,扭矩1.75NM,轉速可達3000轉,客戶根據自己要求可利用驅動器進行適當?shù)恼{(diào)速。此類型無刷電機轉速越低扭矩越小。所以在一定范圍內調速,如果轉速浮動范圍太大,加減速機比較合適。那么如何給這款電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。550W/210V=1.7A,選配的驅動電壓要輸入220V,電流大于峰值電流(1.7A的1.5-2倍左右),選擇DBLS-07-S(220V 5A)效果是比較好的

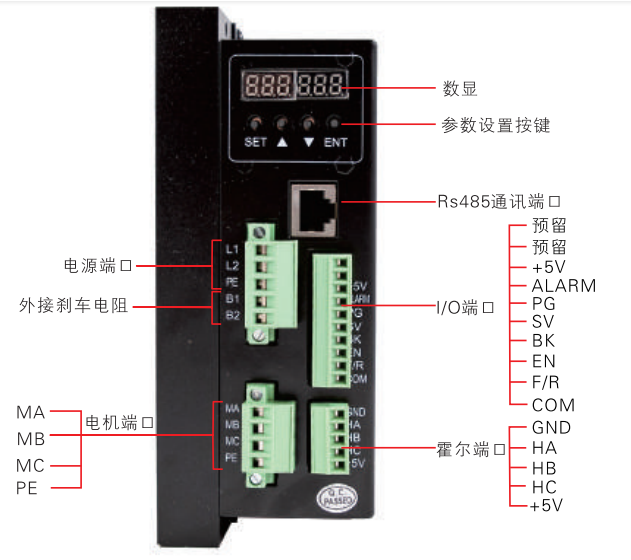

無刷驅動器DBLS-07-S,交流電源供電,電壓范圍AC85~265VAC,連續輸出電流3.5A,6位數顯,可設置有霍爾或無霍爾控制方式,過載倍數大于2,可以使電機在低速下轉速達到****,可實現485通訊控制,內部電位器,可以通過面板實現電機調速,也可外接電位器、模擬信號或PWM脈寬信號,實現外部速度控制,具有使能、方向、電機轉速脈沖信號輸出等功能,用戶可以根據自身使用需求進行設置,具有過壓、欠壓、過流、過溫、霍爾信號非法等故障報警功能,可以有效保護電機,適配電機750W以下無刷電機,

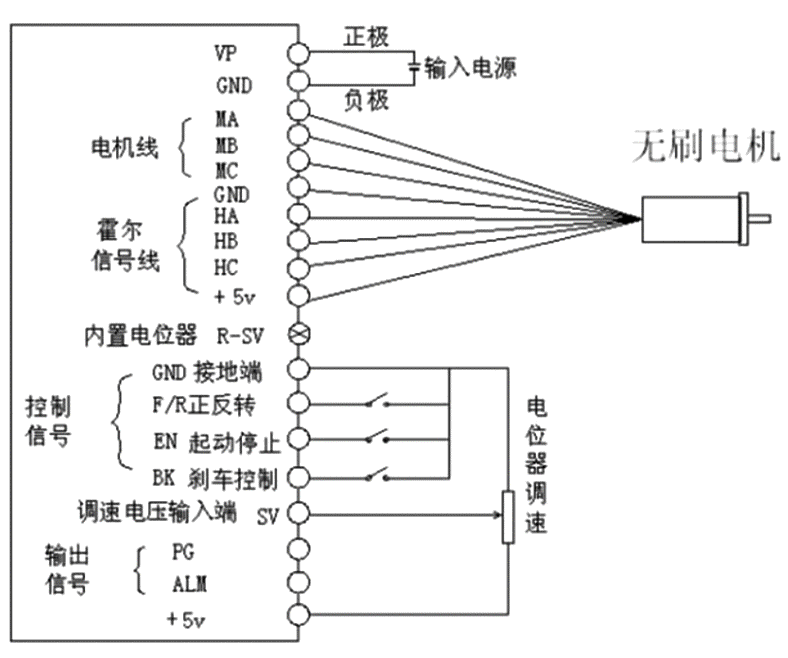

控制原理圖

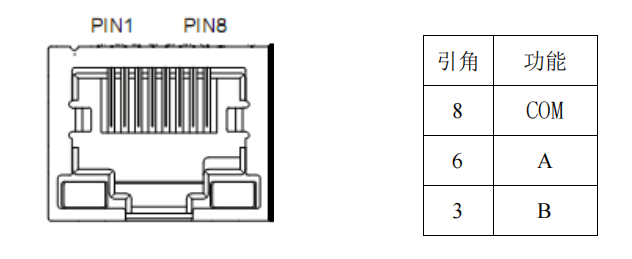

485通訊設置 通訊模式采用標準 Modbus 協議,符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊,物理接口采用一個 RJ45 端子,串行連接非常方便。傳輸模式 RTU,效驗?zāi)J?CRC,CRC 起始字 FFFFH。數據模式 8 位異步串行,1 停止位,無效驗位,支持通訊波特率(9600)。功能參數支持 03H 多寄存器讀,06H 單寄存器寫。 注意:如果需要通訊模式控制電機,必須在 MBUS 控制方式及內部控制端有效下進行。 通訊接線方法:

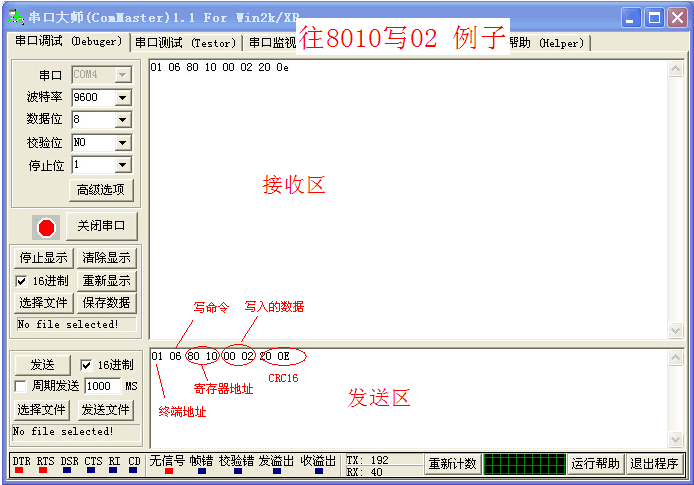

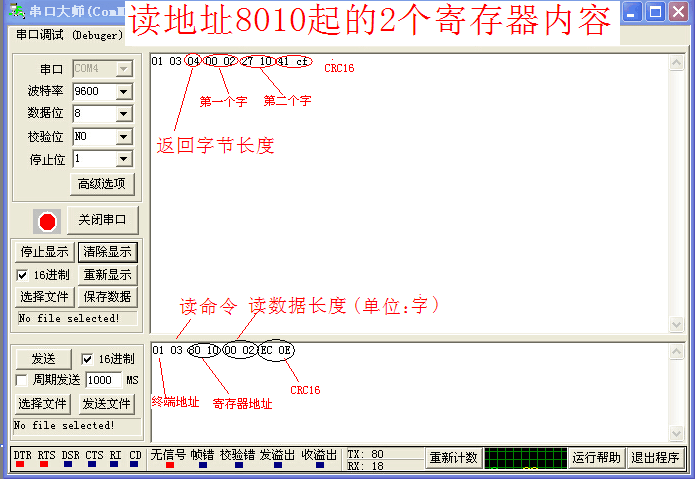

通過控制軟件對參數進行設置:
