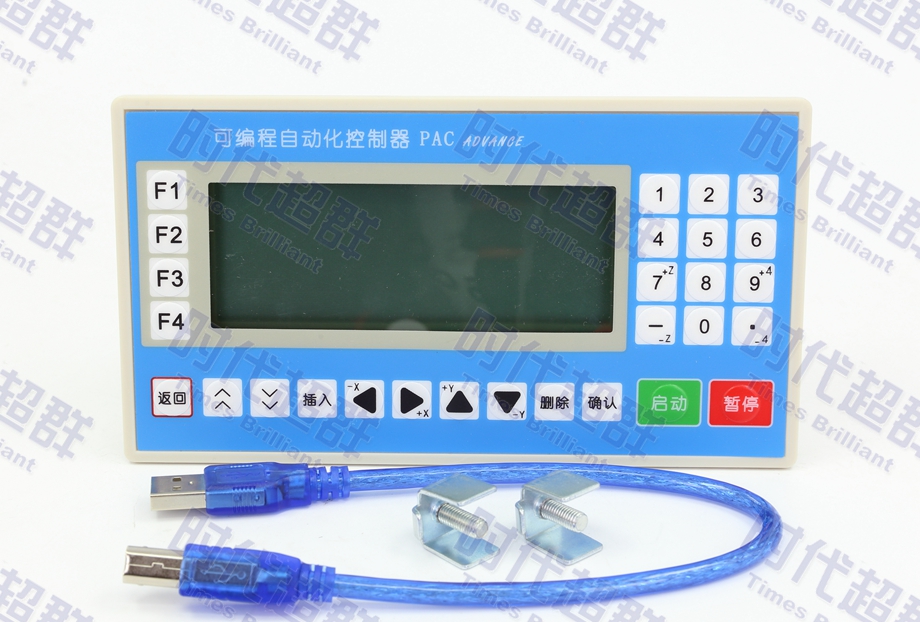

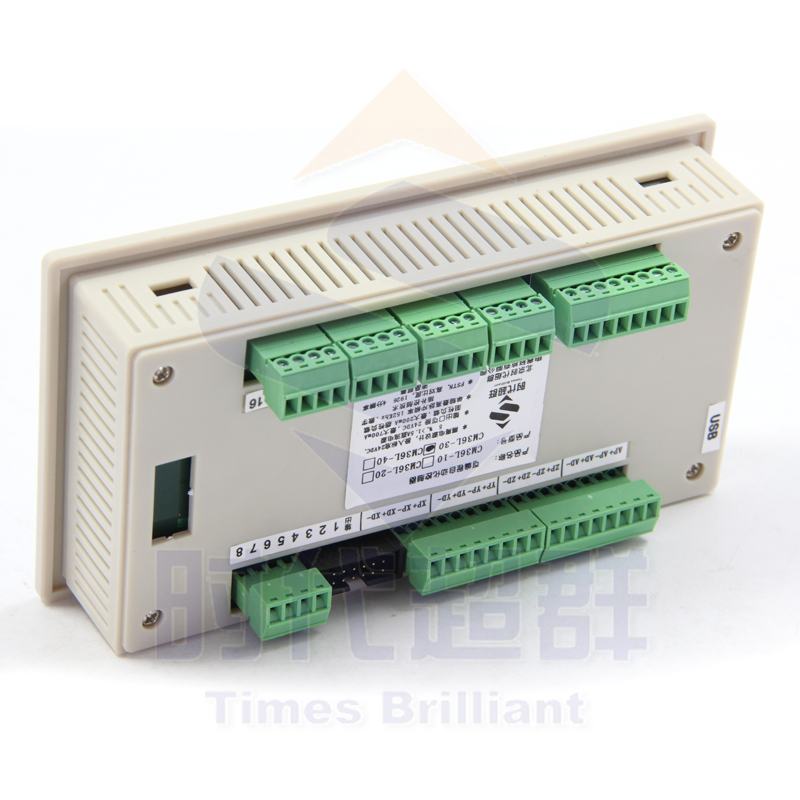

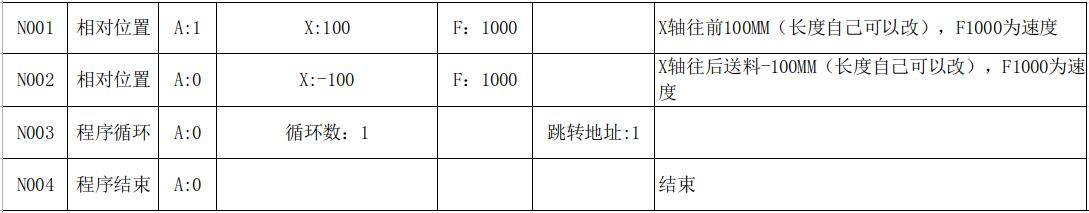

時代超群CM36系列為可編程自動化控制器 PAC ADVANCE 是全新開發的單軸，雙軸，三軸，四軸 4 種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 PAC ADVANCE 適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 簡易操作編程示例如下： 程序簡介：正傳100mm，反轉100mm，可以設置循環次數，然后結束
注：1.編程序：F3程序---F1編輯----通過左箭頭或右箭頭找出相應的指令，按向下箭頭移動光標到參數 位置，更改相應參數---設好后按下頁（ ）進入下一行程序----重復以上直到程序編輯完成---- 按退出----F4保存，設置一個文件名，比如1，按確認，程序另存成功----保存程序成功---按返回 到待機界面----按F1自動，再按啟動,可以加工了。 2.對刀：待機界面下按手動（F2）---通過控制箱上的手動X正和X負，移動到對刀點，長按1三秒，即 X軸坐標清零，對好刀后，按退出，回到待機界面，可以按啟動加工了，注：在手動操作時，可以 通過按F1來實現高速和低速的切換。

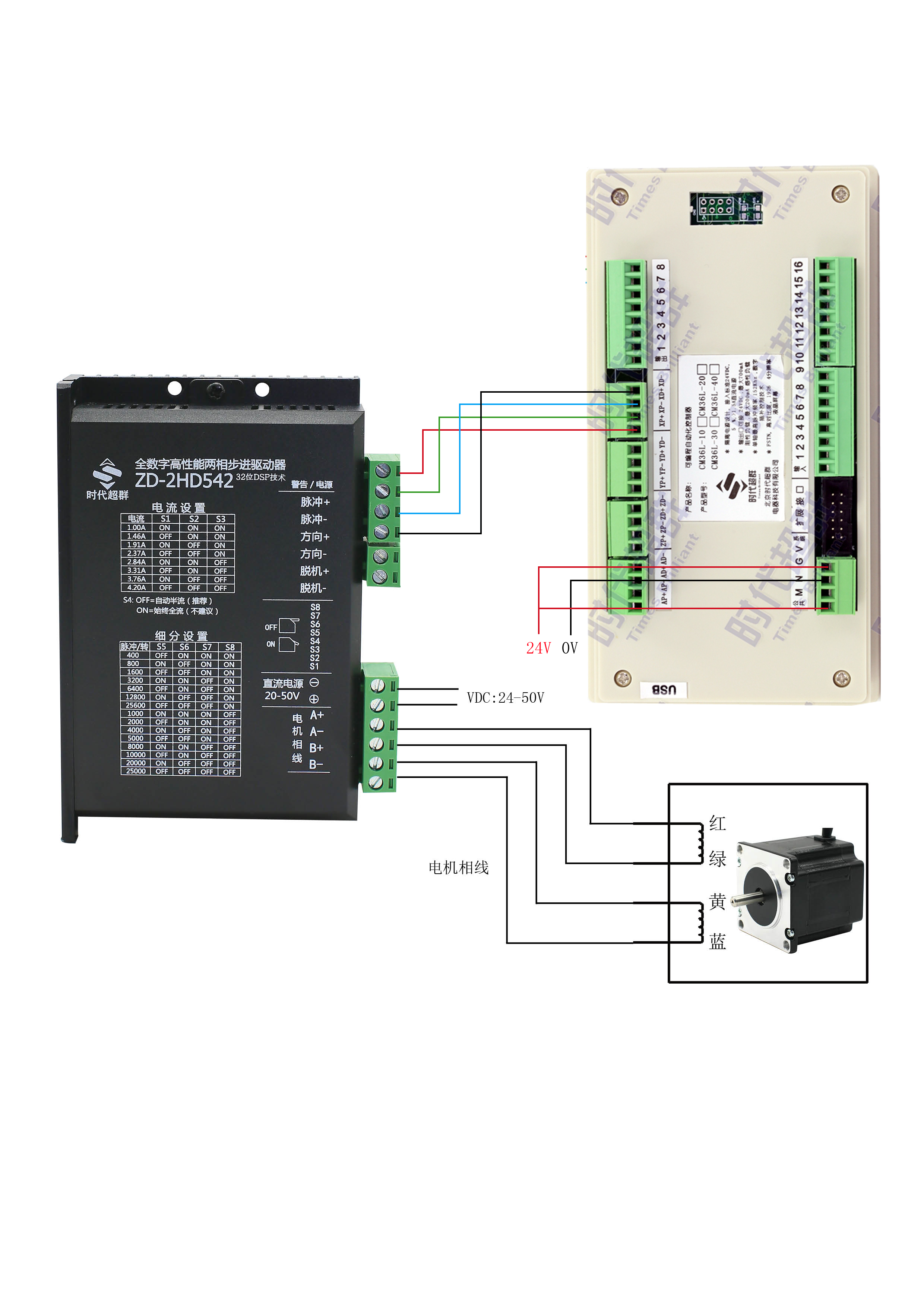

配套接線實例參考，技術咨詢楊工：18001308796 相關閱讀： 植毛機六軸控制系統CM20L-60專用控制器解析 CX980系列銑床磨床系統 CS20-1CS20-1S/CL-01AK帶串口 8位數碼管顯示支持編程步進伺服專用控制器 CM28L系列可編程步進伺服電機控制器產品手冊 時代超群直流無刷伺服電機配套驅動器DMS-055說明書為什么標注支持 50~500W 交流伺服電機？
|
