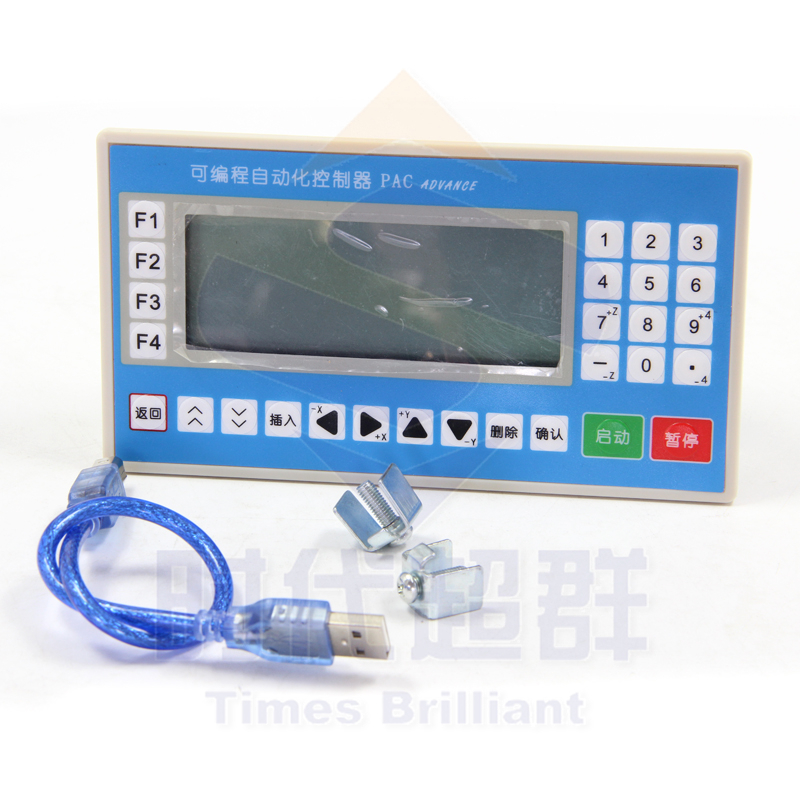

上圖是時代超群智能步進伺服可編程控制器CM36系列，有單軸、雙軸、三軸、四軸可選！ 簡單易學編程示例如下： 程序介紹：接近開關有效一次馬達運行100mm，循環26次后結束。 編程步驟參考 | N001 | 條件跳轉 | A:1 | 輸入口：1 | 條件：通 | 地址：2 |
| | N002 | 條件跳轉 | A0 | 輸入口：1 | 條件：斷 | 地址:1 |
|
|
|
|
|
| | N002 | 相對位置 | A:2 | X:-100 | F：1000 |
| X軸往后送料-100MM（長度自己可以改），F(xiàn)1000為速度 | | N003 | 程序循環 | A:0 | 循環數：26 |
| 跳轉地址:1 |
| | N004 | 程序結束 | A:0 |
|
|
| 結束 |

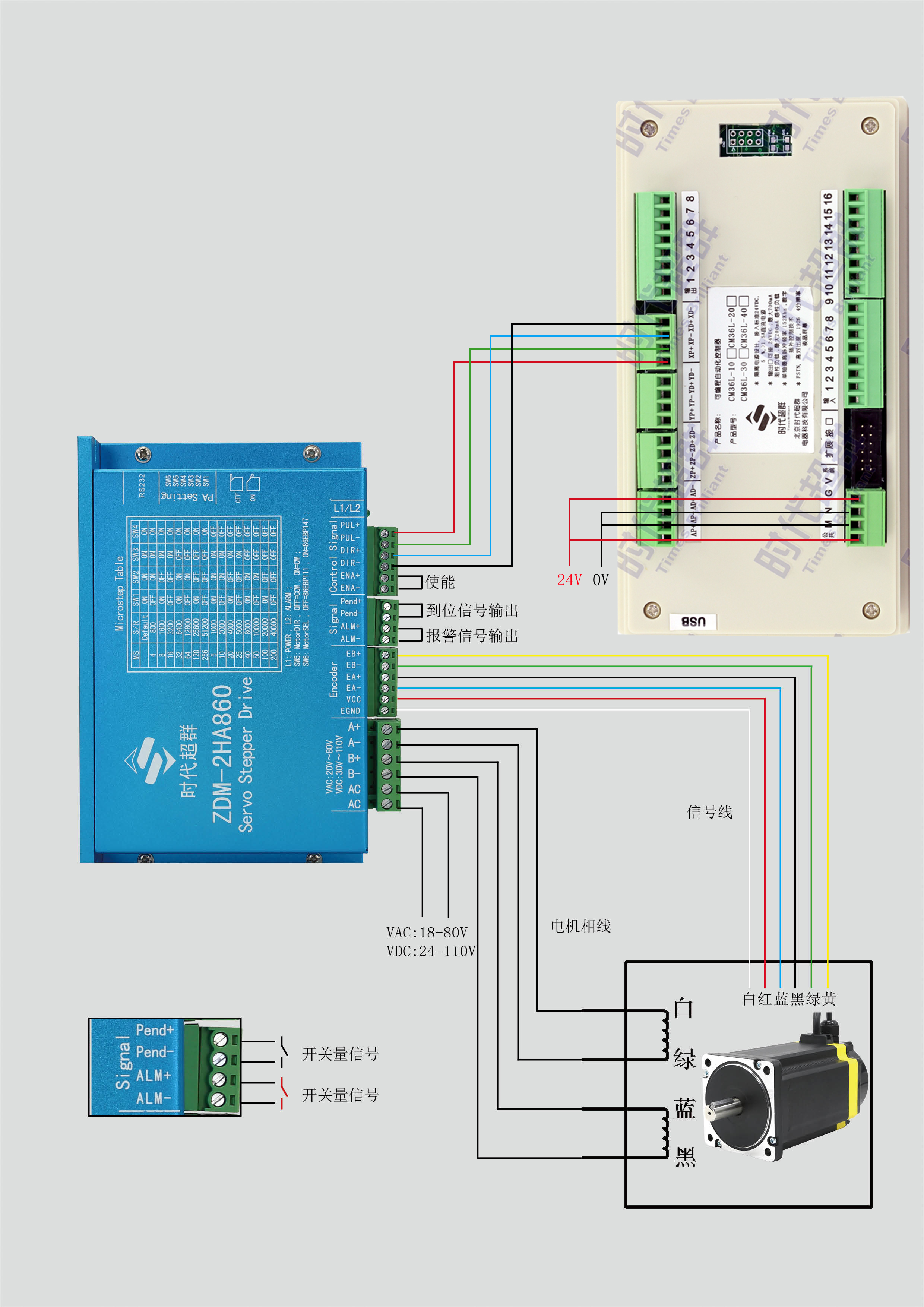

注：1.編程序：F3程序---F1編輯----通過左箭頭或右箭頭找出相應的指令，按向下箭頭移動光標到參 數位置，更改相應參數---設好后按下頁（ 向下箭頭 ）進入下一行程序----重復以上直到程序 編輯完成----按退出----F4保存，設置一個文件名，比如1，按確認，程序另存成功----保存程 序成功---按返回到待機界面----按F1自動，再按啟動,可以加工了。 2.對刀：待機界面下按手動（F2）---通過控制箱上的手動X正和X負，移動到對刀點，長按1三秒， 即X軸坐標清零，對好刀后，按退出，回到待機界面，可以按啟動加工了，注：在手動操作時， 可以通過按F1來實現高速和低速的切換！ 相關接線圖參考
如圖配套是86閉環電機，選型如下：![N36EJHD~5J7]7KHK(E@TVD2.png](/ueditor/asp/upload/image/20180504/15253973334363981.png "N36EJHD~5J7]7KHK(E@TVD2.png") 更多編程技術咨詢楊工：18001308796！ 相關閱讀： CM28L系列可編程步進伺服電機控制器產品手冊 CX980系列銑床磨床系統 CS20-1CS20-1S/CL-01AK帶串口 8位數碼管顯示支持編程步進伺服專用控制器 植毛機六軸控制系統CM20L-60專用控制器解析 時代超群直流無刷伺服電機配套驅動器DMS-055說明書為什么標注支持 50~500W 交流伺服電機？
|
