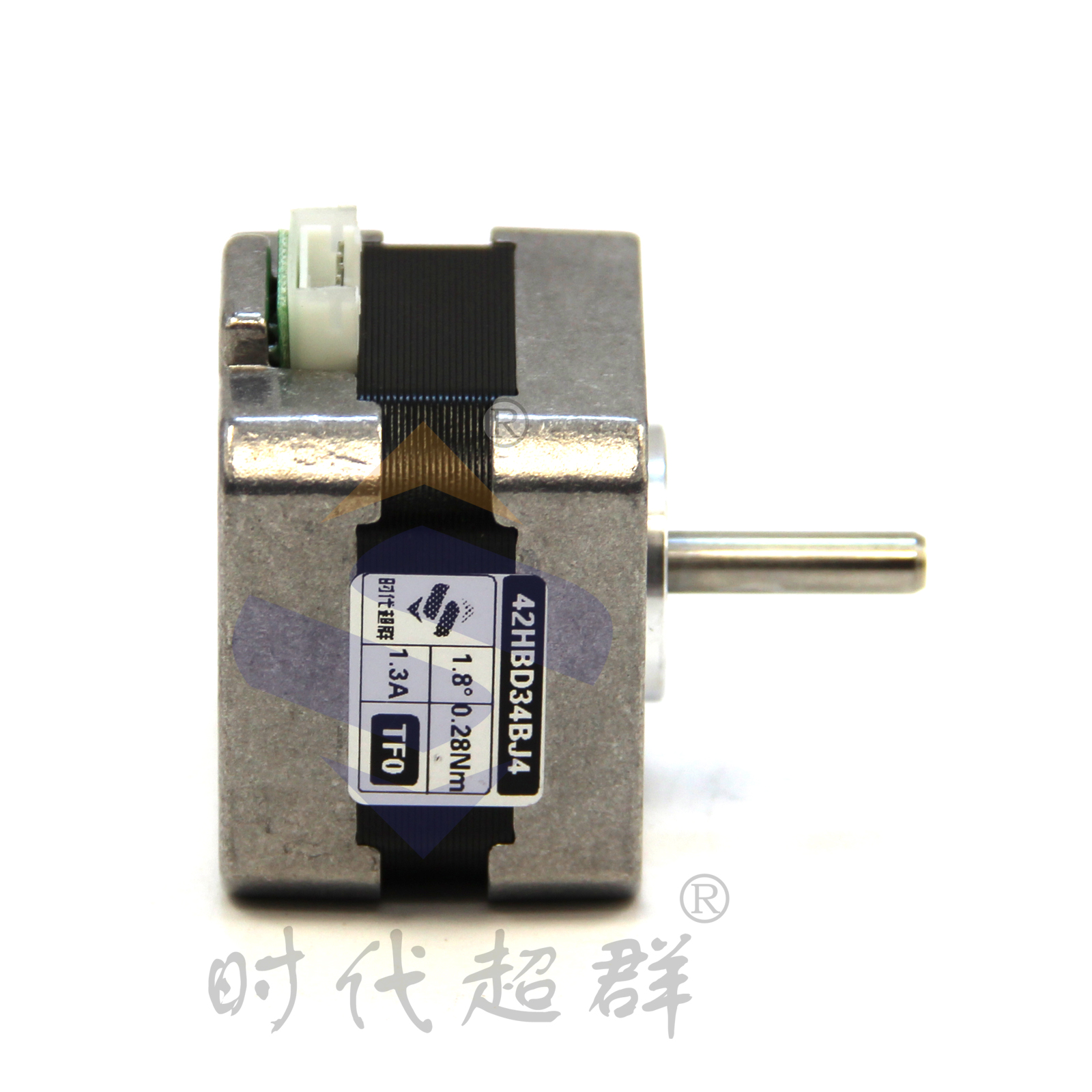

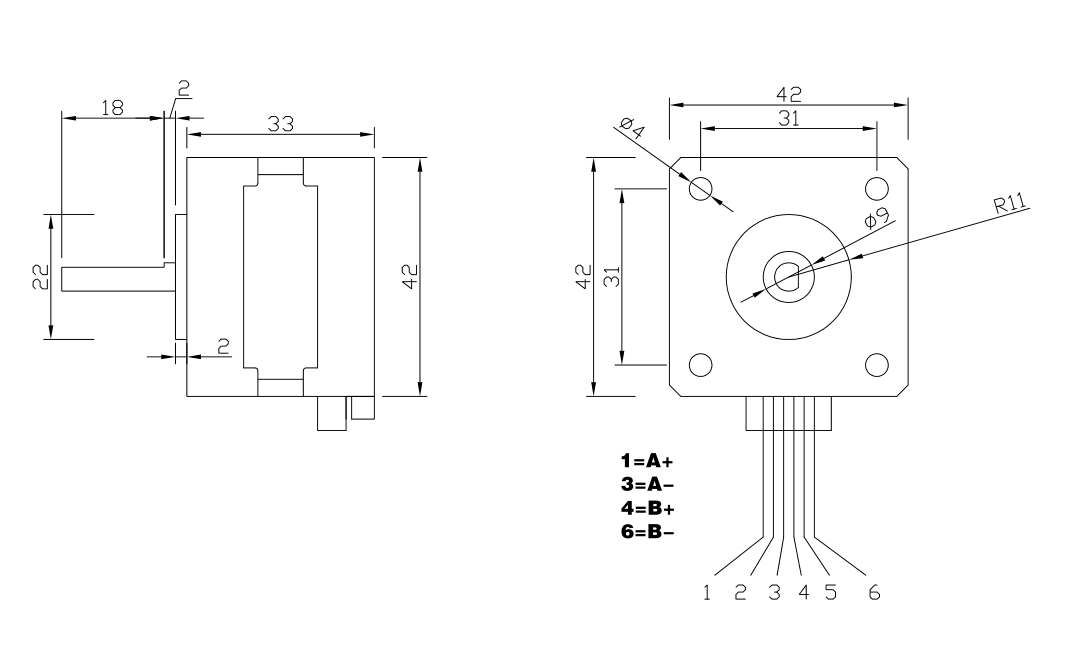

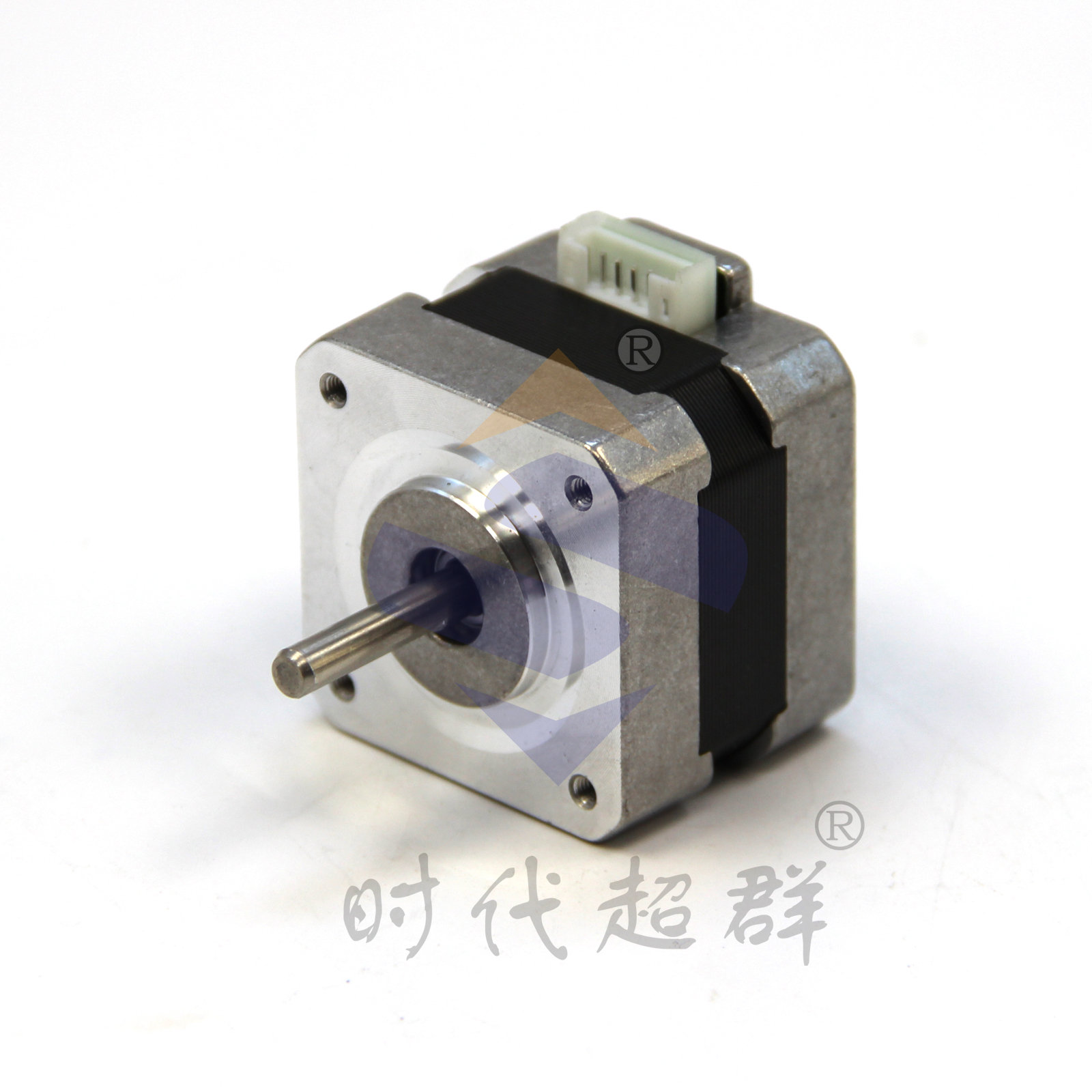

上圖為時代超群特價兩相步進小電機,型號為42HBD34BJ4-TF0（步矩角為1.8度，電流1.3A 、靜力矩為0.28nm、電機輸出軸為5MM圓軸），尺寸如下：

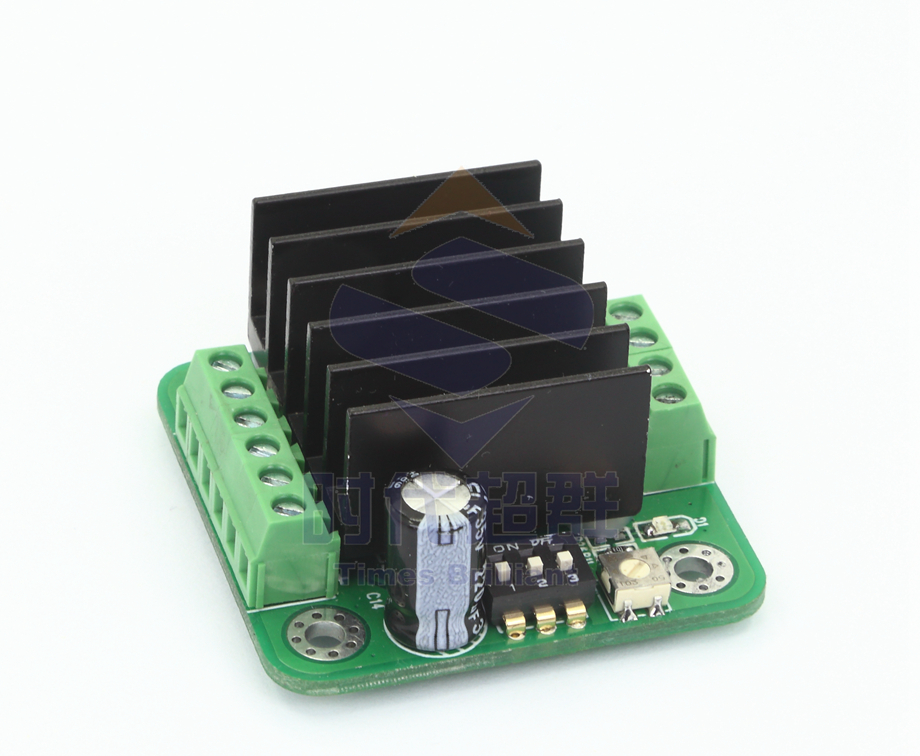

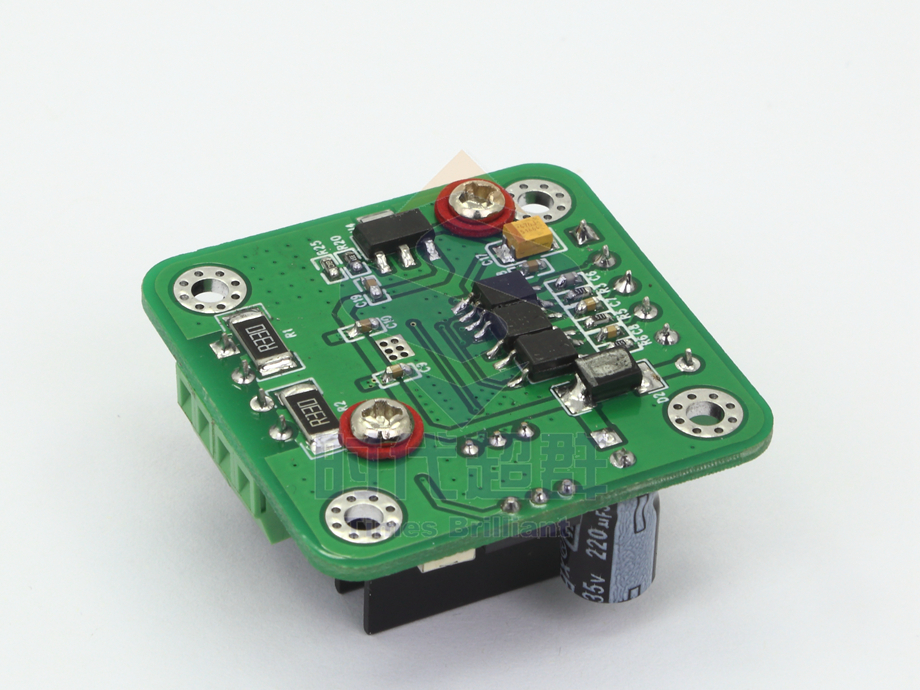

配套驅動模塊型號為ZD-M42S，如下圖：

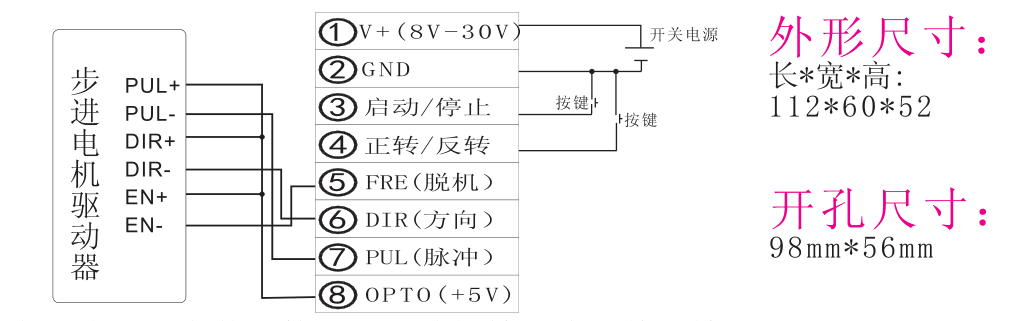

配套的過程中需要注意：因模塊體積小，方便小空間安裝使用，所以配套42兩相步進電機（電機電流不超過 1.8A），當控制器的接口電壓為 5V 時，無需R，直連既可； 當接口電壓為 12V 時，請串聯 1K 電阻； 當接口電壓為 24V 時，請串聯 2.7K 電阻。以下圖CS10-3控制器舉例：
![$QVUKQY5DT4L2R2X][EXVGF.png](/ueditor/asp/upload/image/20180903/15359071117041487.png "$QVUKQY5DT4L2R2X][EXVGF.png")

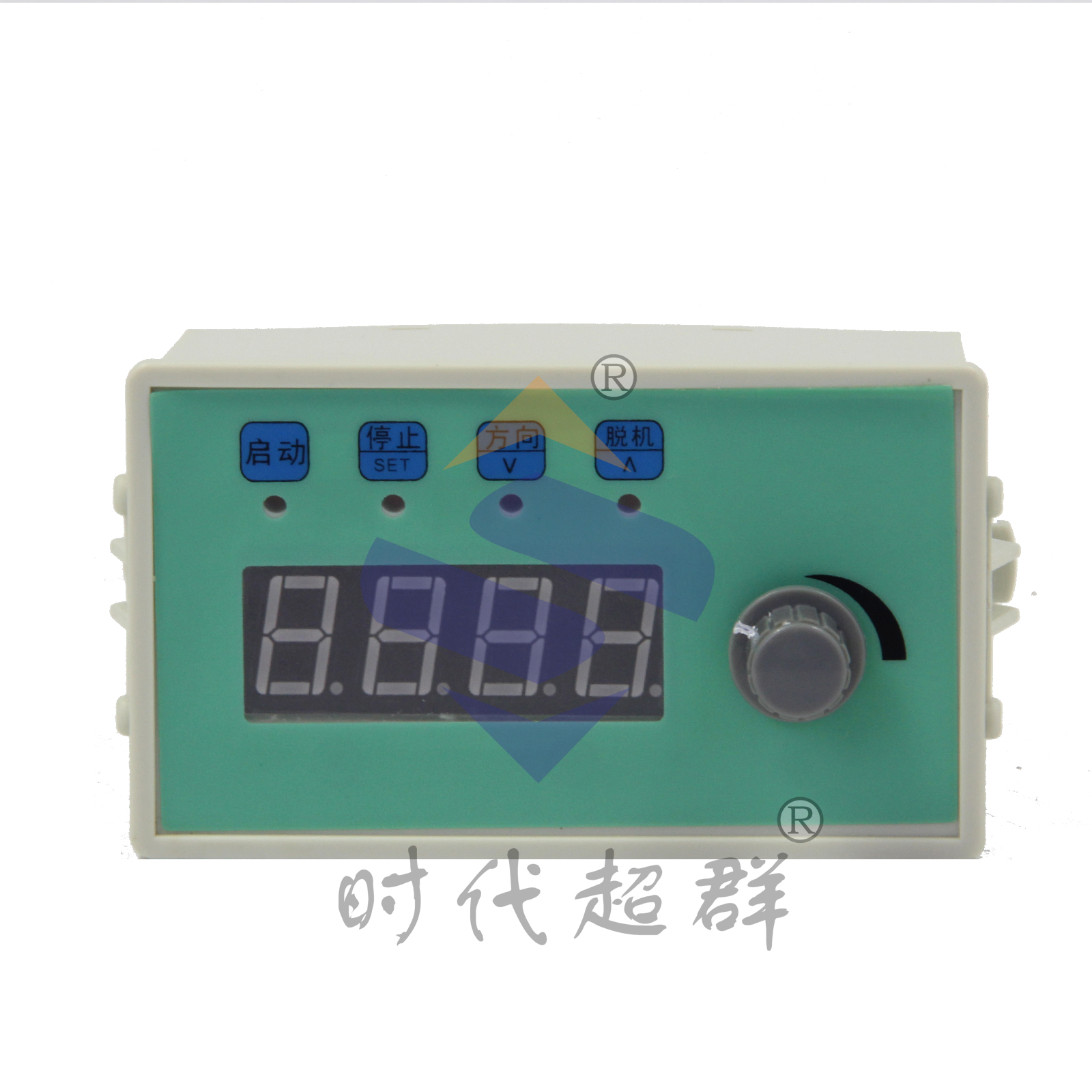

若配套此款控制器型號為CS10-3，憂上圖接線說明可以看出控制器的接口電壓為 5V 時，無需R，直連既可。這款控制器同時可控制步進電機，也可以控制伺服電機，電機轉速0-4000轉每分，方波、無極可調。可外接啟停、方向，可以實現外部控制。具有調速、往返、定時、定長等功能。 電機及驅動配套可應用范圍參考： 1.主要用于一些有定位要求的場合。
例如：線切割的工作臺拖動，植毛機工作臺（毛孔定位），包裝機（定長度）。基本上涉及到定位的場合都用得到。
2.廣泛應用于ATM機、噴繪機、刻字機、寫真機、噴涂設備、醫療儀器及設備、計算機外設及海量存儲設備、精密儀器、工業控制系統、辦公自動化、機器人等領域。特別適合要求運行平穩、低噪音、響應快、使用壽命長、高輸出扭矩的應用場合。
3.步進電機在電腦繡花機等紡織機械設備中有著廣泛的應用，這類步進電機的特點是保持轉矩不高，頻繁啟動反應速度快、運轉噪音低、運行平穩、控制性能好、整機成本低。 配套服務技術參考 楊工：18001308796 QQ：1755105673
