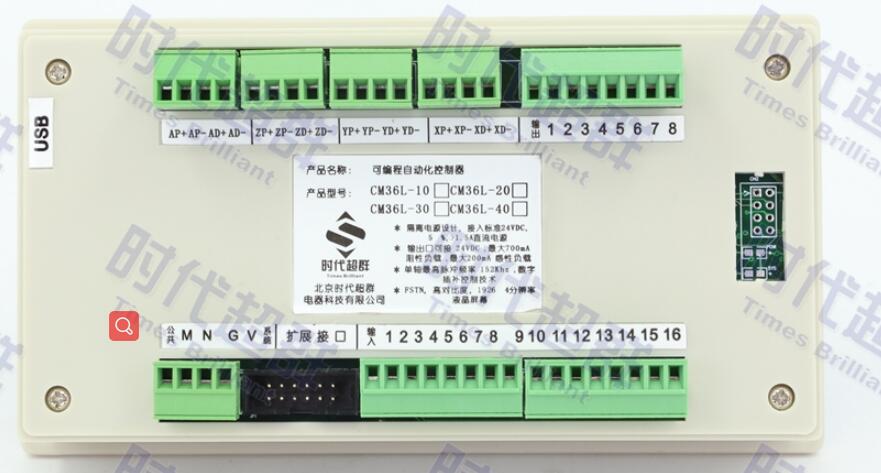

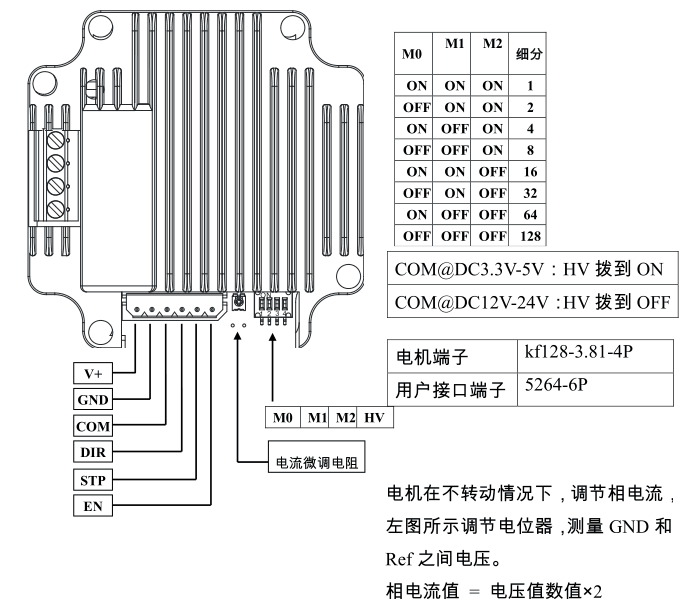

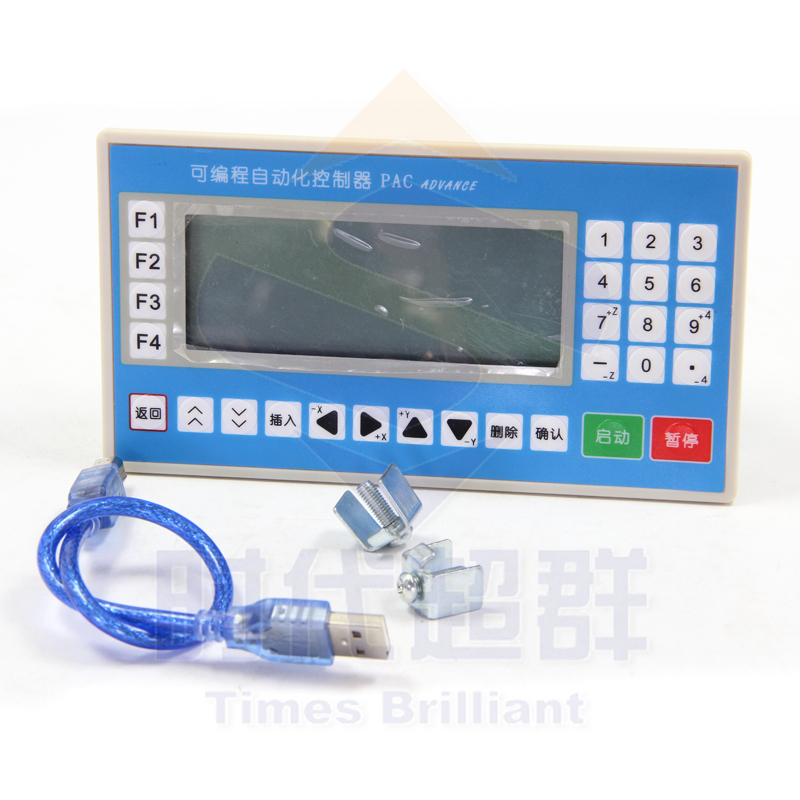

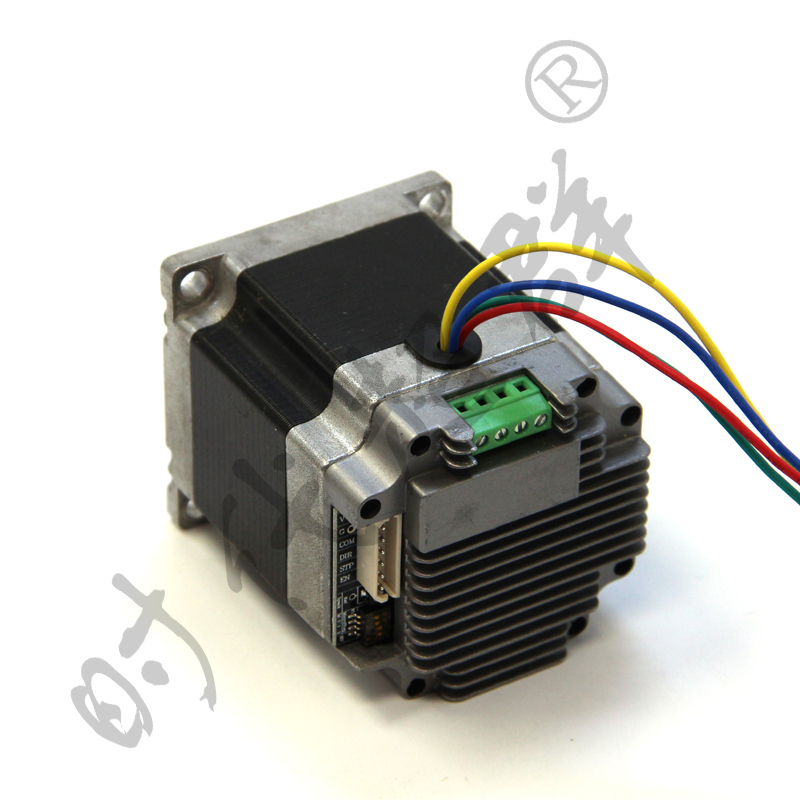

上圖左側為時代超群步進電機驅動器ZD-M57P,微型設計，安裝便利，可與 57 步進電機一體。 上圖右側為時代超群可編程自動化控制器CM36L系列，它是全新開發的單軸，雙軸，三軸，四軸 4 種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 在配套使用過程中，客戶正常接線上電后，發現控制器端無論怎樣操作。電機始絡只有一個方向運轉，為什么？ 首先我們需要看一下驅動器的接線定義，如下：
![UDHM_{3OF5]BBLM9}{33Y31.png](/ueditor/asp/upload/image/20181126/15431844667864363.png "UDHM_{3OF5]BBLM9}{33Y31.png")

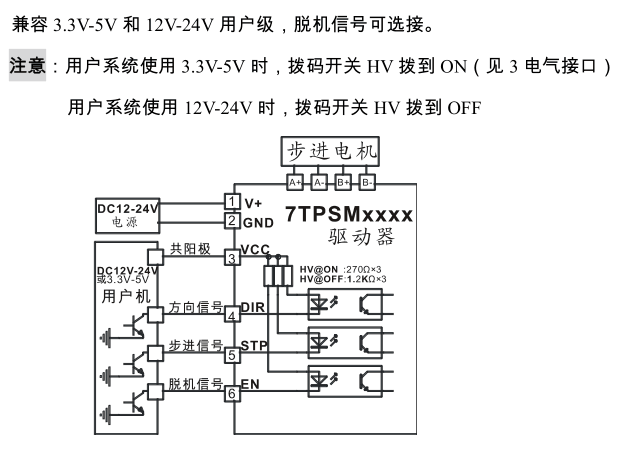

 共陰極接法如下： （1）驅動器COM接控制器端24V-（N或G) （2）驅動器DIR接控制器方向信號 （3）驅動器STD接脈沖信號 調整后，正常切換方向，另驅動器使用時需要提前注意一下：
配套運用范圍廣，適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。 技術支持 楊工：18001308796 QQ:1755105676 相關閱讀 時代超群伺服電機80AEA07530-SC3配套DM-08EB驅動器5V共陽接線法 時代超群步進伺服控制器CM35D可支持鉆床版本指令的可以打方形陣列孔和圓形陣列孔嗎？ 特價兩相步進電機42HBD34BJ4-TF0配套驅動模塊ZD-M42S 時代超群多功能控制器CM36系列編程示例XY軸按設定速度運行計數 時代超群單軸控制器CS10-3可以控制伺服電機嗎？可以控制到2900多轉嗎？ |
