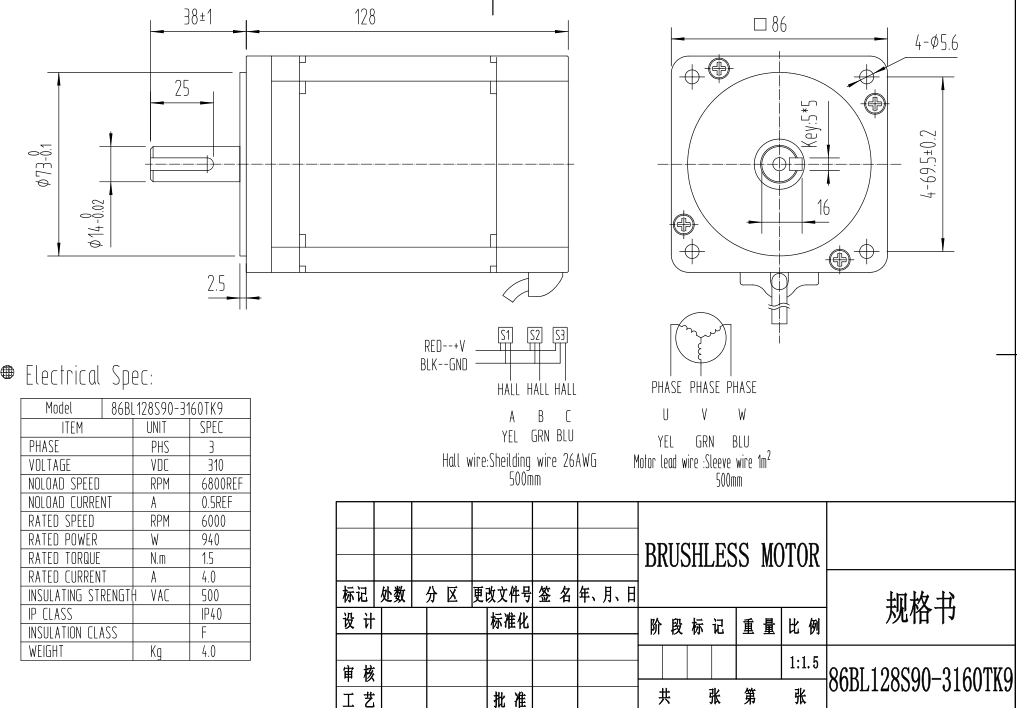

上圖為直流無刷電機型號86BL128S90-3160TK9，額定功率940W、直流310V供電，額定轉速6000轉。額定力矩15NM,電流4A .詳細尺寸參數圖如下：

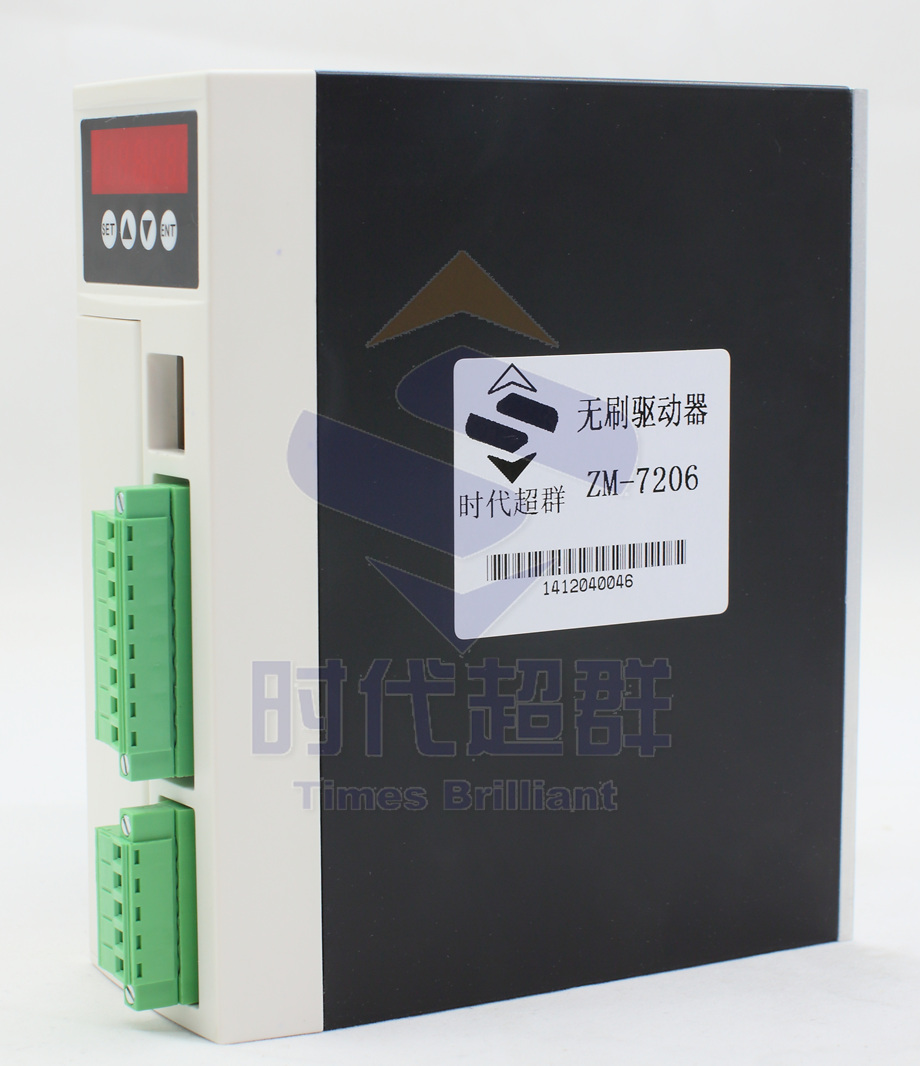

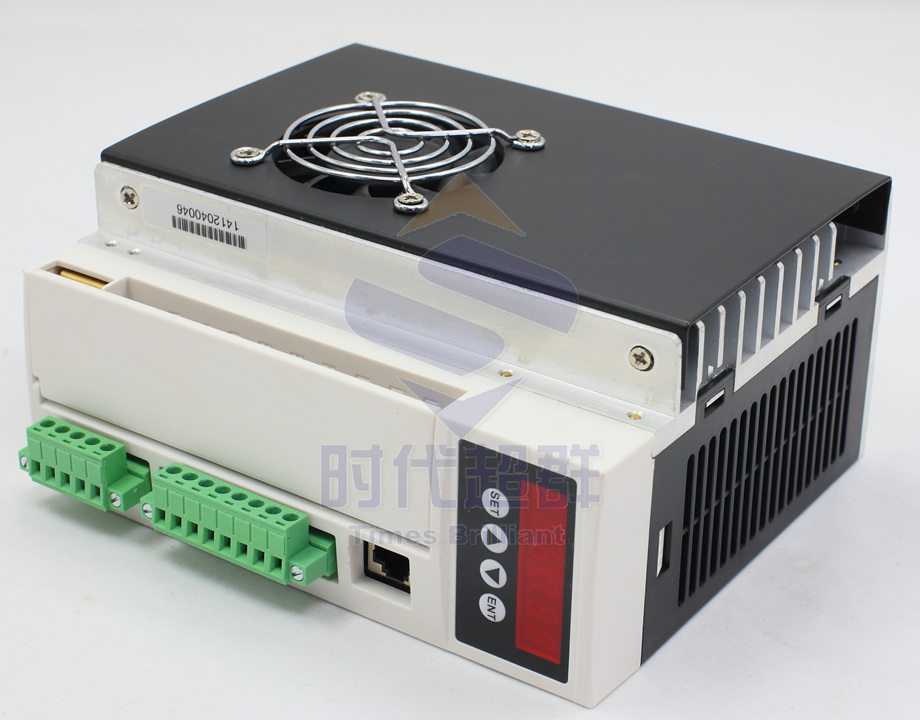

配套驅動器為型號ZM-7206,ZM-7206 通用無刷電機驅動器是時代超群為配合現代化工業自動控制領域而自主研發的大功率驅動器，主要采用國際****電機專用數字處理器DSP為核心配以高速度數字邏輯芯片高品質功率模塊，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。實物圖如下：

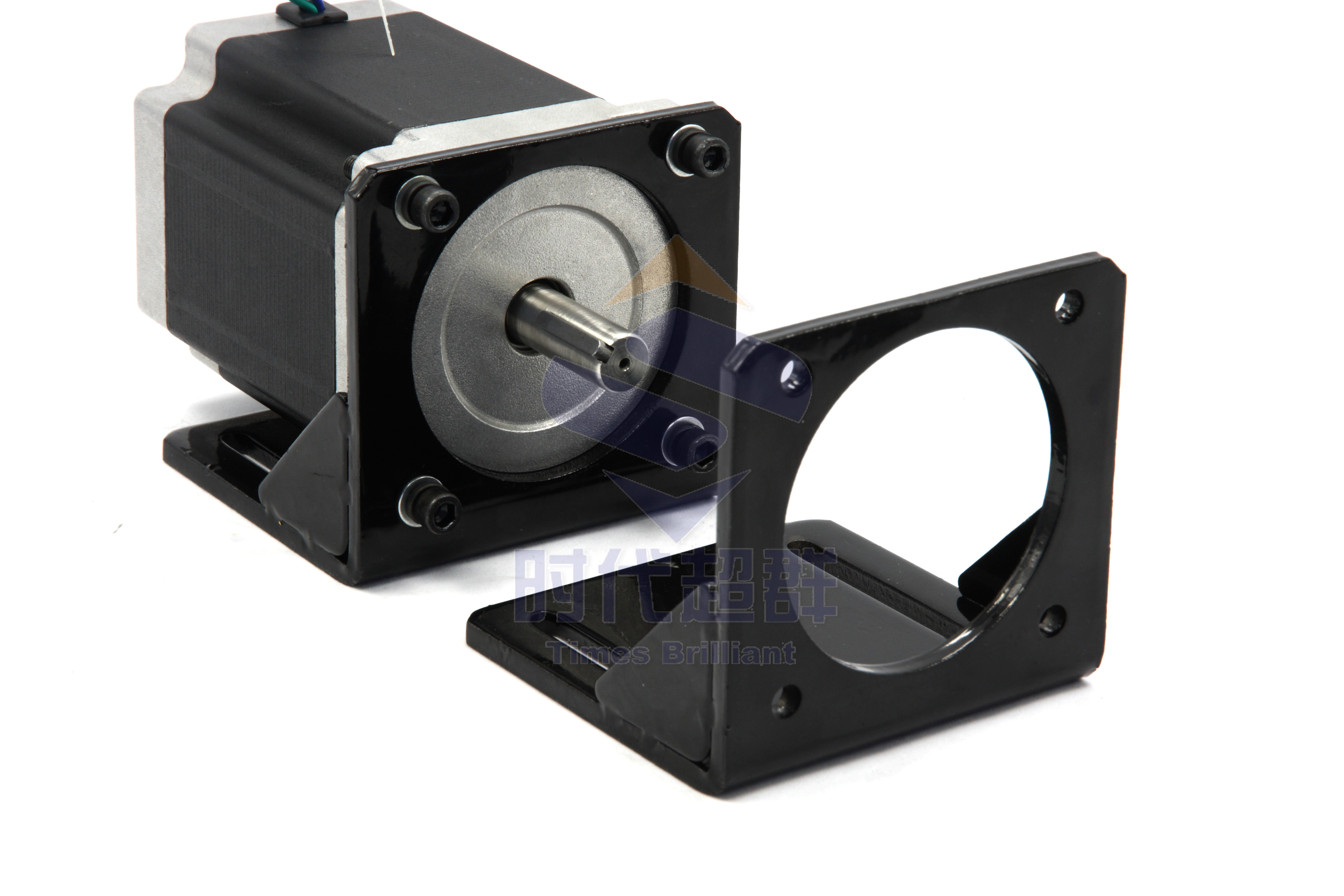

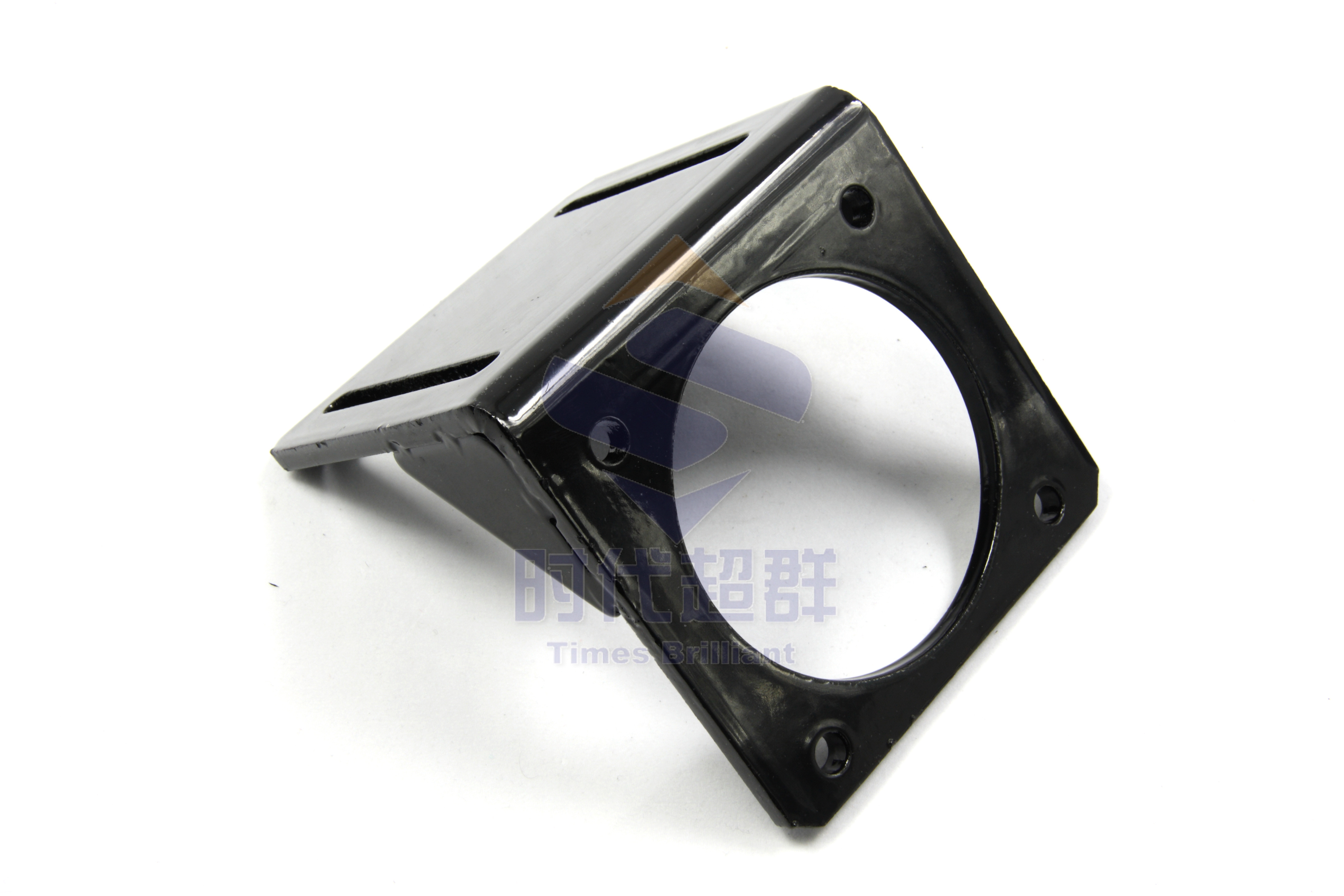

·輸入電源 AC180/250VAC 50/60Hz ·連續輸出電流 : 4.9A，適合 1200W 以下的無刷電機 ·****輸出電流 : 9.9A, ·使用溫度 0~+45° C ·保存溫度 -20~+85° C ·使用及保存濕度 <85% [ 不結霜條件 ] ·構造壁掛箱體式 另可配套使用電機支架ZJ86-01，更方便固定到設配上：
無刷電機應用領域 應用領域一，辦公計算機外圍設備、電子數碼消費品領域。 這是無刷電機普及****、數量****的領域。比如在生活中常見的打印機、傳真機、復印機、硬盤驅動器、軟盤驅動器、電影攝影機、磁帶記錄儀等，在它們的主軸和附屬運動的帶動控制中，都有無刷電機的身影。 應用領域二，工業控制領域。 近些年，由于無刷電機大規模的研發和技術的逐漸成熟，其驅動系統在工業生產中的分布范圍也隨之?dāng)U大，已逐步成為工業用電動機的發展主流。圍繞降低生產成本和提高運行效率而展開的研究與嘗試已取得顯著的效益，各大廠商也提供不同型號的電機以滿足不同驅動系統的需求�，F(xiàn)階段在紡織、冶金、印刷、自動化生產流水線、數控機床等工業生產方面，無刷電機都有涉獵。 應用領域三，醫療設備領域。 在國外，對無刷電機的使用已經較為普遍，可以用來驅動人工心臟中的小型血泵;在國內，手術用高速器具的高速離心機、熱像儀和測溫儀的紅外激光調制器都使用了無刷電機。 應用領域四，實驗設備領域。 無刷電機應用在實驗室器材廣泛，而實用器材對電機要求精度高，智能型調控，主要應用是離心機，攪拌機等設備。 實驗室電動攪拌器是液體固液混和攪拌的實驗設備，產品設計新穎、制造工藝先進，低速運行轉矩輸出大，連續使用性能好。大功率無刷電機驅動、數控旋鈕式無級調速器;運行狀態穩定，噪聲低，卸裝簡便靈活等特性。是科研機構、大專院校、和醫學單位等產品開發、品質控制和生產過程中應用的理想設備。 應用領域五，家用電器領域。 “變頻”技術已非常普遍，作為中國家電的標志逐漸占據了大部分的消費市場，“直流變頻”受到生產廠商的青睞，已有逐漸替換掉“交流變頻”的轉變趨勢。這種轉變實質上就是家電所用的電動機由感應電動機向無刷電機及其控制器的過渡，以達到節能環保、低噪智能、舒適性高的要求。無刷電機的發展方向與電力電子、傳感器、控制理論等技術的發展方向相同，它是多種技術相結合的產物，它的發展取決于與之相關的每一種技術的革新與進步。 技術咨詢 楊工：18001308796 QQ：1755105676
