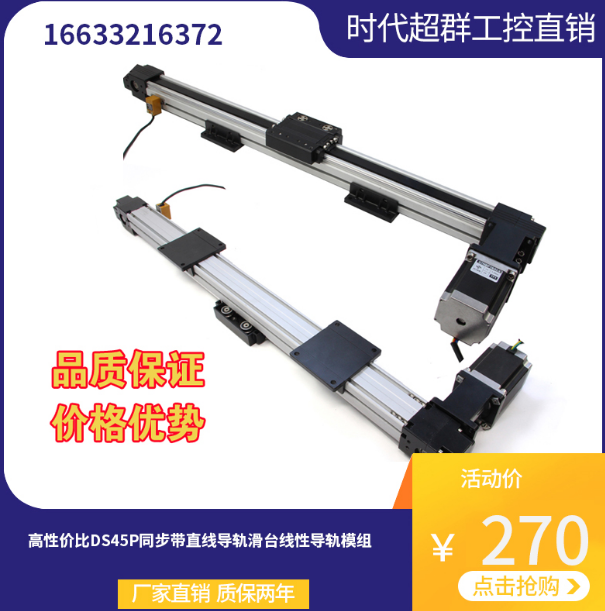

上圖為時代超群45型材DS45M75系列同步帶組模,可根據客戶需求長度為4米內任意尺寸。扭矩:0~3N.m 承載力:150N, 15kg。導軌材質為鋁合金 導程:72mm(電機轉一轉行走的距離),同步帶輪齒數:24齒 直度/扭擰度: <=0.03/300mm。節數為1節,托底安裝,可以安裝地腳來穩定基礎。
上圖為廣東客戶定制3米長45型材同步帶組模。主要用途是每步進移動一米停止30分鐘,以此類推到3米后,返回循環,每次移動一米, 負載3公斤?蛻粢笈12牛米86步進電機。常規可配57/60步進電機,只需要換電機的連接座連接片即可。此系列水平載重20kg,為了同步帶使用壽命請不要超負載運行。 工字型45型材同步帶組模不要超過負載5公斤。。4米內各種尺寸都有。出貨快!。≠|(zhì)保兩年。!

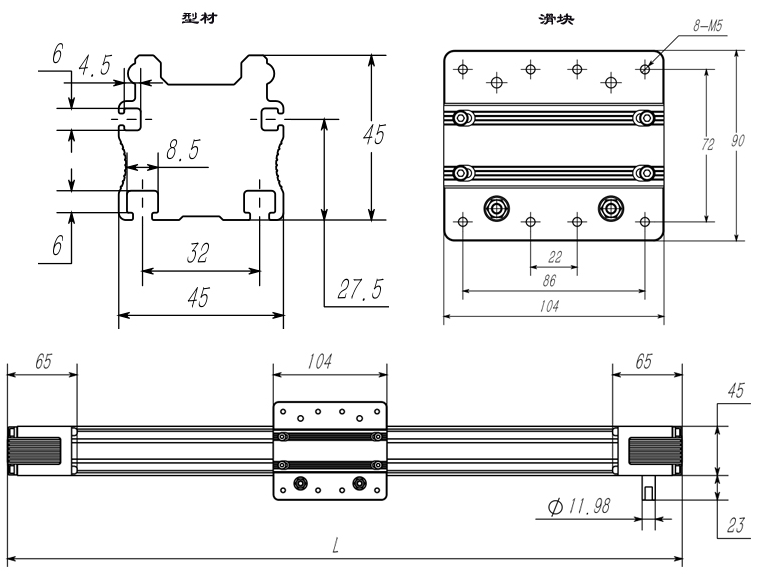

同步帶采用高剛度鋁合金做機體;運行速度快,****可到2000mm/s;有效行程大,最長可做到3米;可任意組裝,接收非標定制;具有高等級機械效率;摩擦系數小,噪音低,維護少?纱钆鋾r代超群的60系列交流伺服電機,60AEA02030-SC3.0.637N.M 200W 3000轉 電機法蘭60*60,軸徑14mm,此電機出力大,響應快,速度高,轉動平滑,力矩穩定。 尺寸圖:
