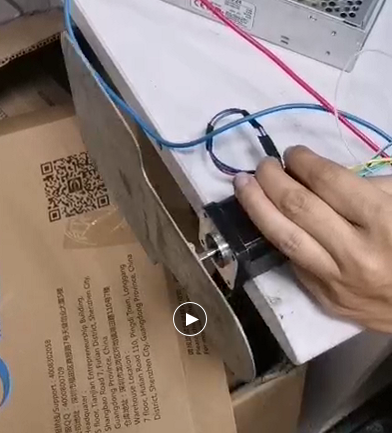

上圖為客戶提供的配套運用實例，選用的是42步進電機42HBD40BJ4-TF0與驅動�？�ZD-M42P.電機出軸直接負載應用，對速度要求不高，運行到預訂角度停止就可以。在配套應用中，發現有時不能在預設的角度立即停止，也就是鎖機時電機力矩不夠？該怎么辦了？ 技術建議： 1、驅動�？靂D-M42P 電流調到**** 2、使能信號懸空根據技術建議可以及時調整運用，若不能完全調整，可以換同款阻值大一點的電機，也是可以解決的。

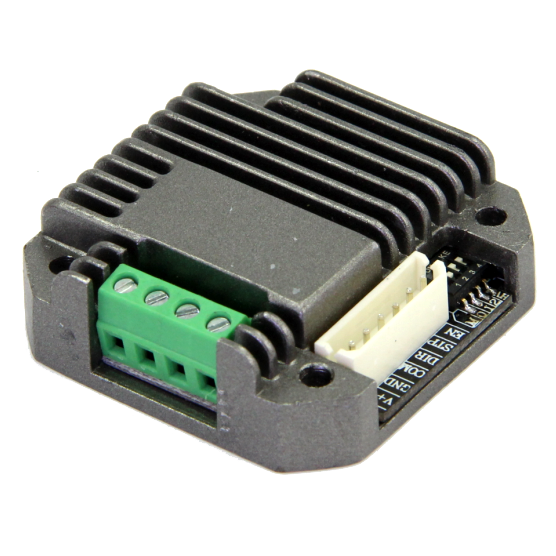

ZD-M42P驅動�？� ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平 ☆ 電流 0-2A 連續可調 ☆ 1/2/4/8/16/32 細分可選

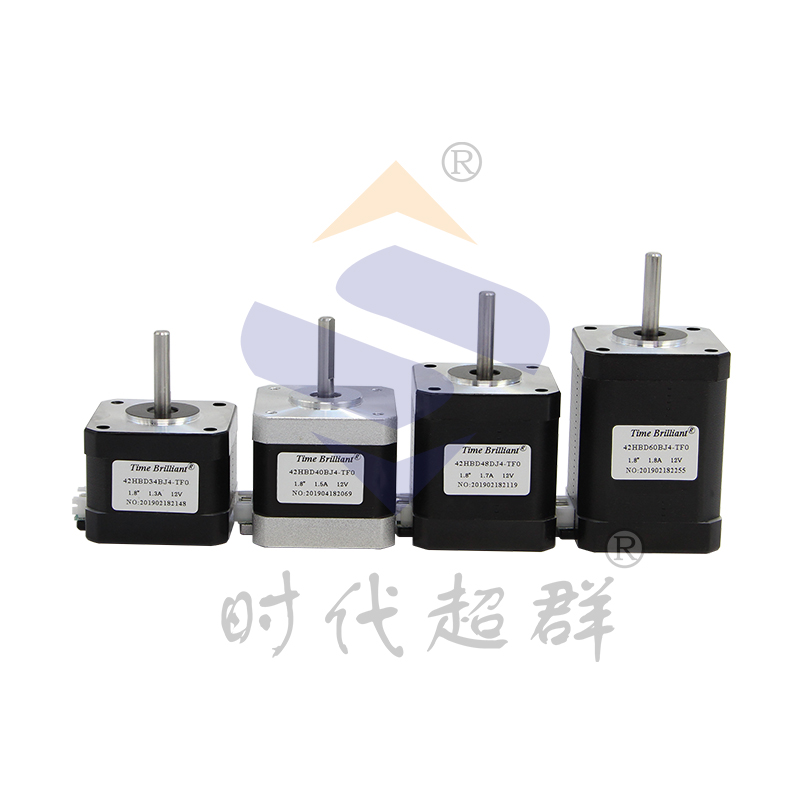

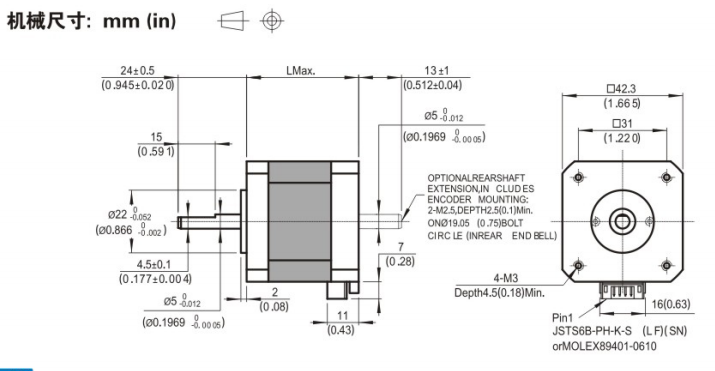

42HBD40BJ4-TF0步進電機

停止時，鎖機力矩決定因素：I2R(電流與電阻)
I：工指驅動器輸出電流

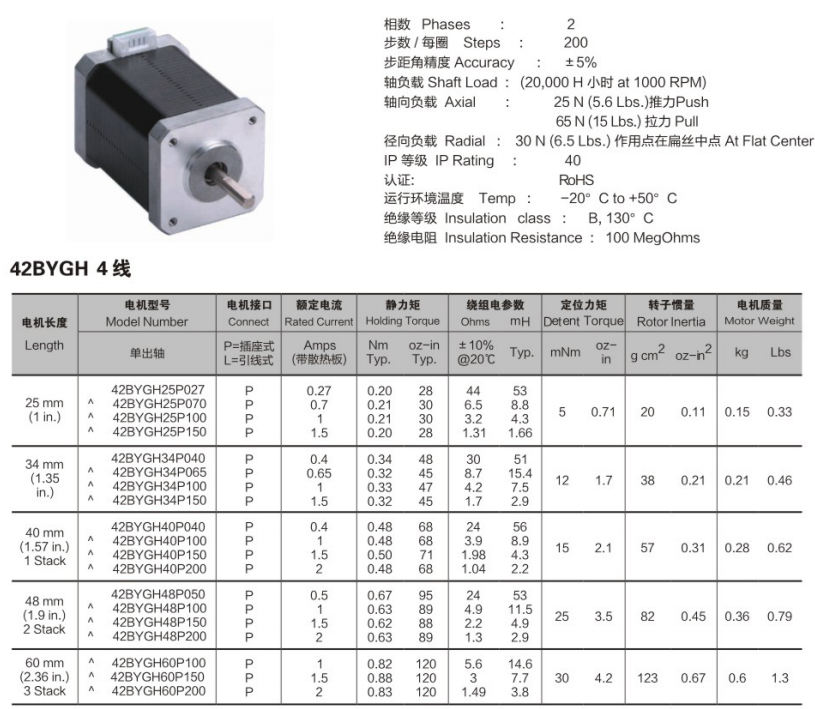

(ZD-M42p電流為設宜的一半)EN失效則I=0 R：指電機相電阻，同規格(比如4248 )相電阻小，電機出廠電流越大。 配套技術咨詢：楊工 18001308796 QQ:1755105676
