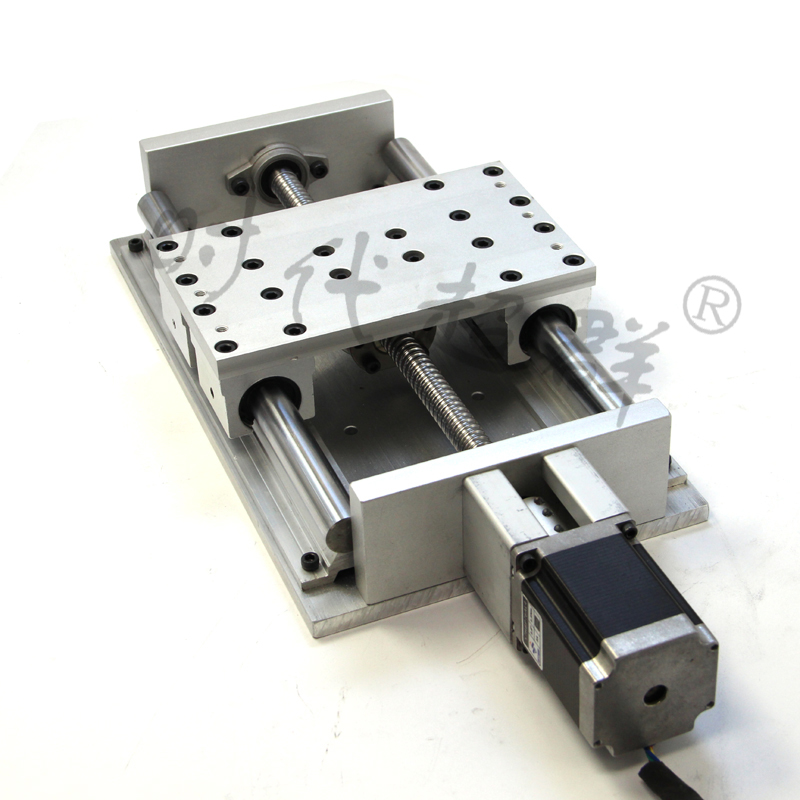

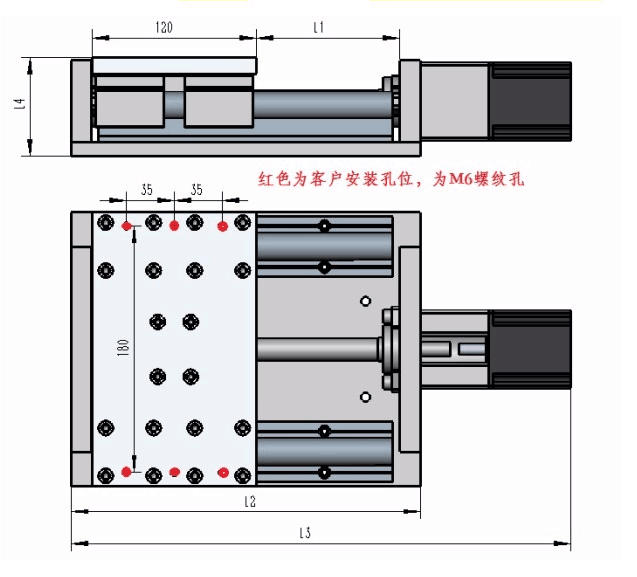

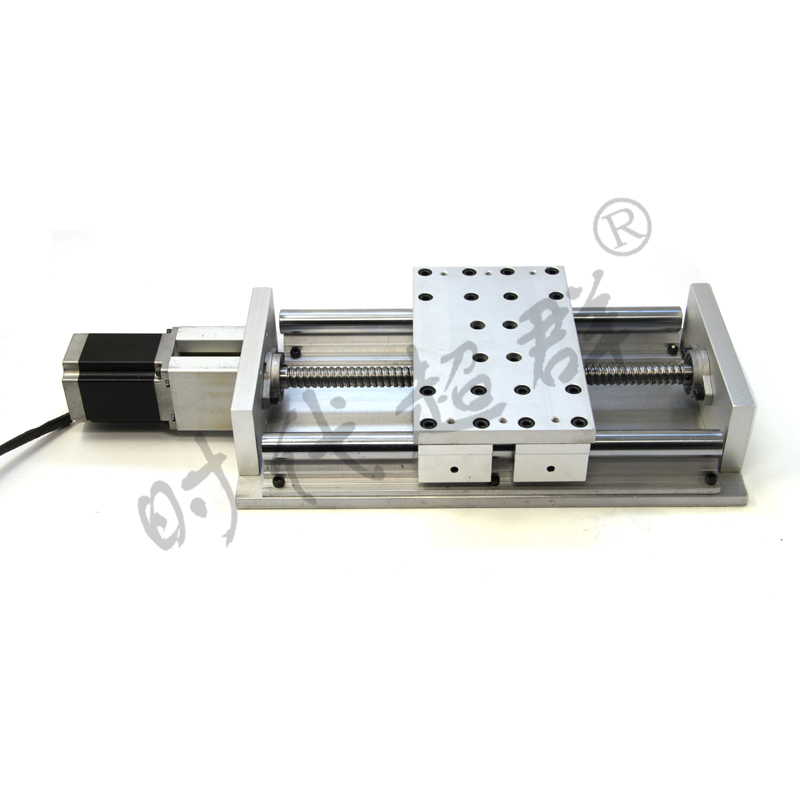

上圖為客戶訂制重型滑臺，GBX1605Y-200-200，其中1605指傳動絲桿的規格，絲桿直徑為16MM,螺距為5MM,就是電機轉一圈，滑塊移動5MM的距離。型材寬度為200MM,滑塊可移動有效行也是200MM.配套電機為57HBP76AL4-TF1,步矩角為1.8°，靜力矩為1.5NM，電流為 3A ，電機止口為38MM, 孔距47MM, 出軸長22MM，電機輸出軸徑8 MM,銑扁處理。

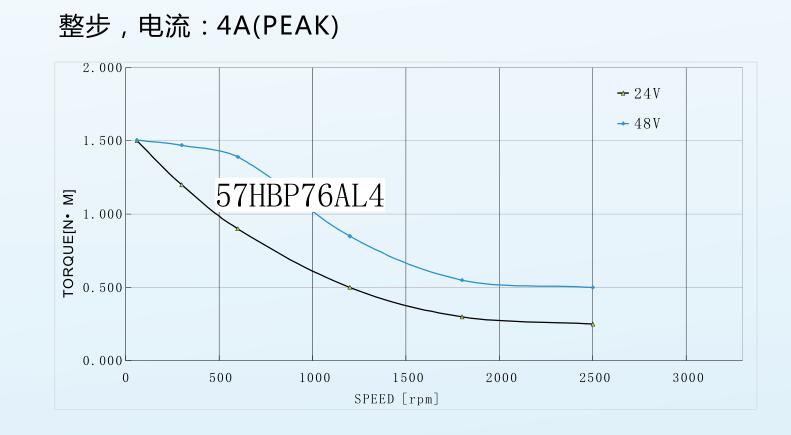

模組具有精確的精度除外還擁有往返運動的功能。除了這些線性模組本身就帶有的功能，他還具有其他特殊的功能，例如如果給他裝上大腦思想，比如用PLC編程，編程出你想要的程序，這樣的話，你就可以擁有你想要的機械動作模式。 配套電機57HBP76AL4-TF0參考：

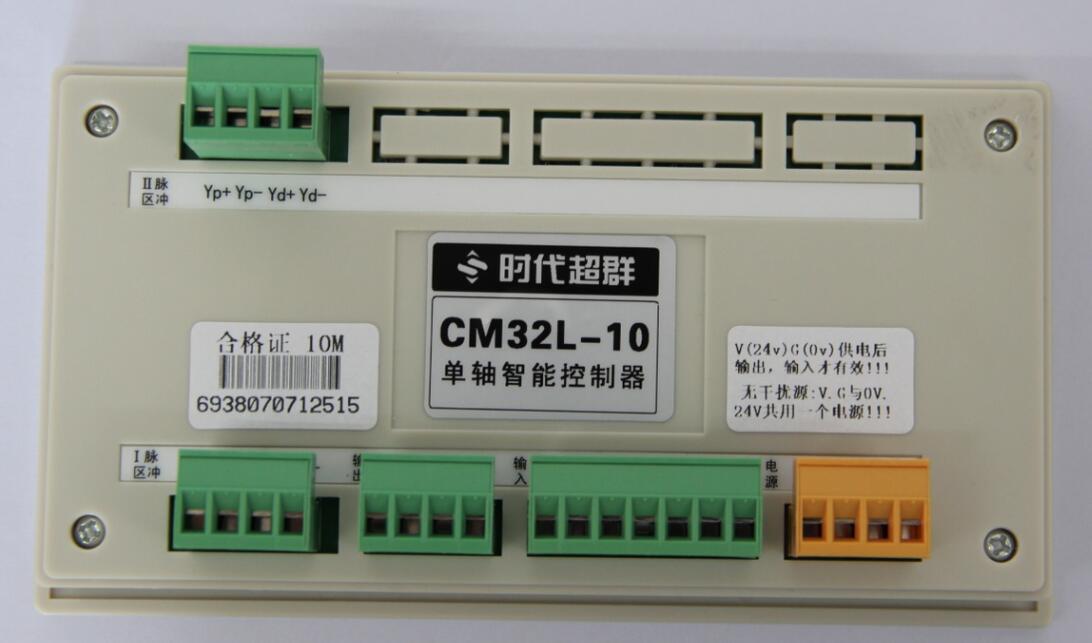

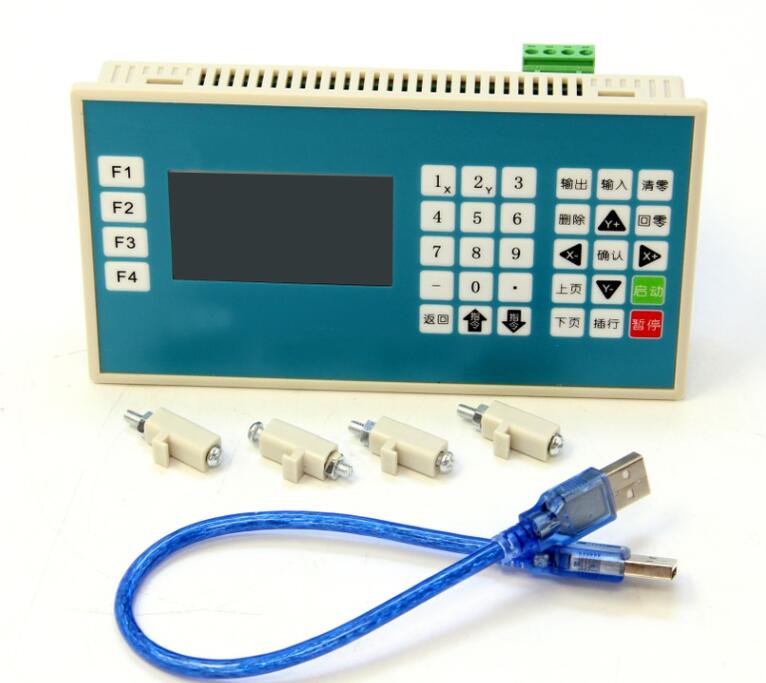

配套控制器CM32參考：

新控制器在原有基礎上升級軟硬件，推出的增強級產品。屏幕更大，顯示更清晰；新增掉 電記憶功能；單極性改為差分脈沖輸出；按鍵數量增加，操作更方便。采用 32 位 CPU，兼容原 所有功能，系統具有高性能，高穩定性。 主要功能 自動：自動運行、單步運行 手動：手動高速、手動低速、點動運行、程序回零、機械回零、手動輸出 程序：程序新建、刪除、讀入、保存 參數：系統參數、系統自檢、IO 設置、用戶登錄 外部手動：控制電機正反轉，啟動、暫停、報警、急停等 USB：可以直接用 USB 線對系統進行供電，方便傳輸程序 自由選擇輸入功能：輸入口功能可自由配置 指令豐富：19 條控制指令 背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并節省成本
